这是我的机电一体化最后一年项目在Skopje机械工程学院。它目的是开发一个能够与3D计算机模型相互作用的设备。我在一个设备中集成了三个不同的字段，t.e.机械，电气和计算机工程：
- Solidworks设计三维模型，代表手臂的运动。
- Arduino Mega 2560卡与计算机连接现实世界。
- 用MATLAB / Simulink编程控制三维模型
在下一个视频中，你可以看到这个项目的演示。以下是它的内容:
- 一个介绍。在这里，我简要介绍了机电一体化作为一个研究领域，使我能够开发这种设备。
- Arduino Mega 2560。我在这个项目中使用的Arduino板的一些基本功能。
- Simulink环境中的3D模型。如何使用SimMechanics Link将3D模型从SolidWorks转移到Matlab / Simulink。
- 设备的开发。在这里，我对我用来构建设备的组件以及它们如何工作，以及Simulink模型，在Arduino板上运行的程序，并实现现实世界和计算机之间的互动
建立设备
本项目使用的零件
- Arduino Mega 2560.
- 3轴加速度计
- 线性电位计x5
加速度计用于跟踪臂的方向。当臂移动时，来自x，y和z轴的值从加速度计改变并且在Arduino板的模拟输入中读取。根据他们的数据，3D模型也移动。
电位器用于跟踪手指的位置。我附着一个弹簧（笔弹簧）到每个电位器。弹簧将电位器滑块保持在一定位置，并且当手指移动滑块被拉动并且电位计的电阻发生变化。在Arduino板的模拟输入中读取该值，并根据3D模型的手指移动。

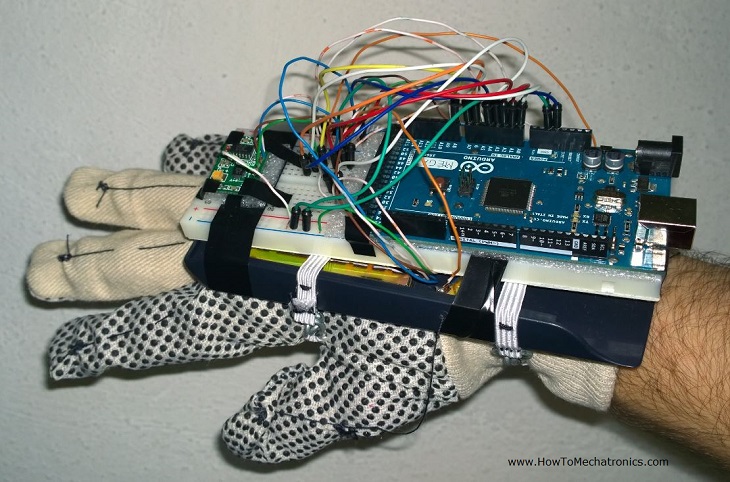

我使用了从计算器的塑料盖作为我附着五个潜能管的底座。在他们之上，我将我的面包板放在其中，我用胶带固定了Arduino板和加速度计。在下面的图片上，您可以看到设备的最终外观。

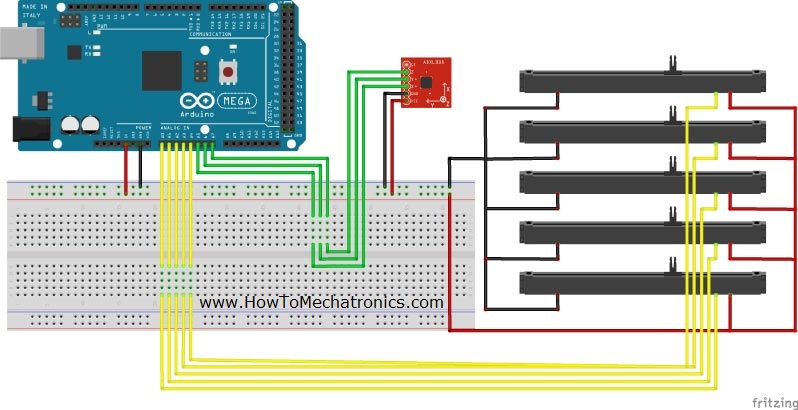

设备电路原理图
3D模型

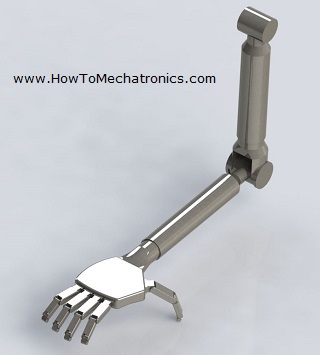

3D模型是一个人的手臂的代表。首先，我使用Solidworks建模，然后我转移到Matlab / Simulink使用SimMechanicsLink来自Matorks。
matlab / simulink模型
在构建Simulink模型之前，首先我必须安装Arduino IO包，该包由Simulink库组成，用于与Arduino板通信。同样使用Arduino IDE我必须将代码上传到包装包的Arduino Board，以启用Simulink库。在这里，我会强烈推荐我的教程对于Matlab和Arduino IO套餐，以便您可以理解工作原理并查看代码。

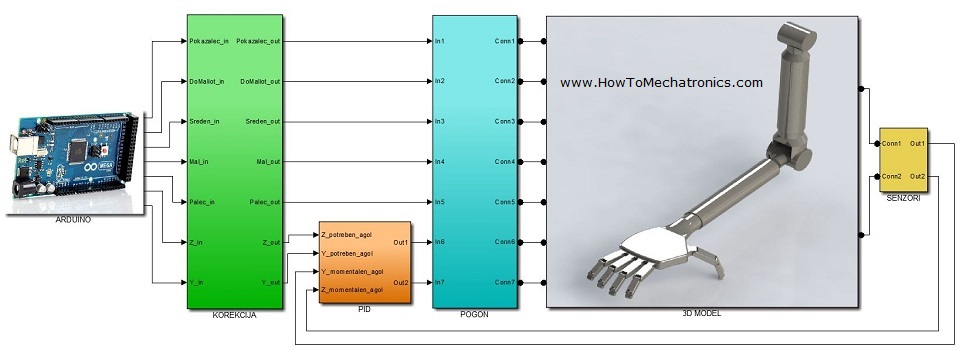

我把我的Simulink模型组织成六个子系统:

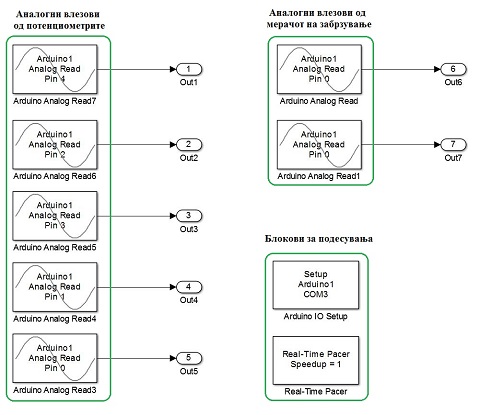

- Arduino模拟输入从加速度计和电位器的值的块
- 根据我的需要校正模拟读数

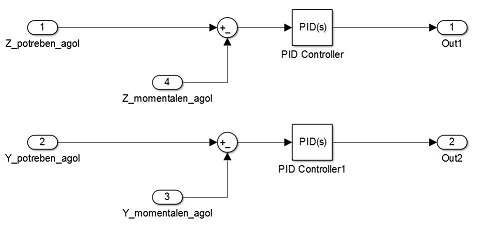

- PID控制，获得更平滑的运动
- 用于驱动3D模型的关节的联合执行器块
- 使用SimMechanicsLink自动生成的3D模型
- 关节传感器块用于跟踪三维模型的位置
您可以在此处下载Simulink Model：
检查我的扩展这个项目。
我重新编程了Arduino手套作为游戏控制器工作。
