nRF24L01 -如betway何工作,Arduino接口,代码,原理图

在这个Arduino教程中,我们将学习如何使用NRF24L01收发模块在两块Arduino板之间进行无线通信。你可以观看下面的视频或阅读下面的书面教程。

概述


为了解释无线通信,我们将举两个例子,第一个例子是将一个简单的“Hello World”消息从一个Arduino发送到另一个,在第二个例子中,我们将有一个Arduino板之间的双向通信,使用第一个Arduino上的操纵杆控制第二个Arduino上的伺服电机,反之,使用第二个Arduino上的按钮控制第一个Arduino上的LED。

NRF24L01收发模块-如何工作betway

让我们仔细看看NRF24L01收发模块。它使用2.4 GHz频带,波特率从250kbps到2mbps。如果在开放空间使用,波特率较低,其范围可达100米。

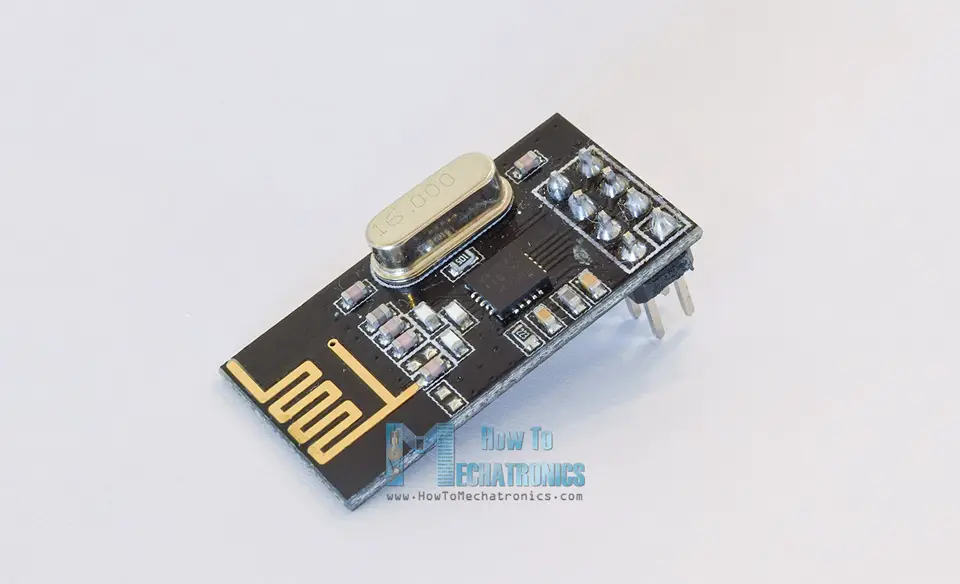

NRF24L01收发器模块

该模块可以使用125个不同的通道,这可以在一个地方具有125个独立工作调制解调器的网络。每个通道最多可包含6个地址,或每个通道可以同时与多达6个其他单位沟通

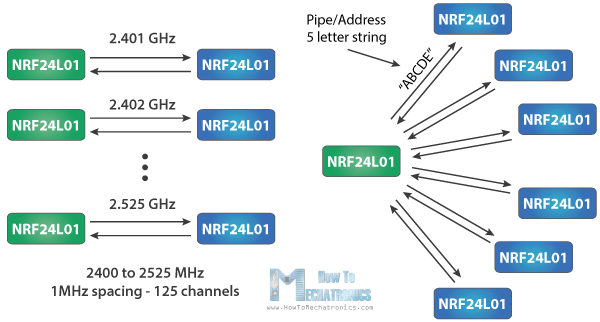

渠道和地址的工作原理

该模块在传输过程中功耗仅为12mA左右,甚至比单个LED还要低。这个模块的工作电压在1.9到3.6V之间,好在其他的引脚可以承受5V逻辑,所以不用任何逻辑电平转换器就可以轻松的连接到Arduino上。

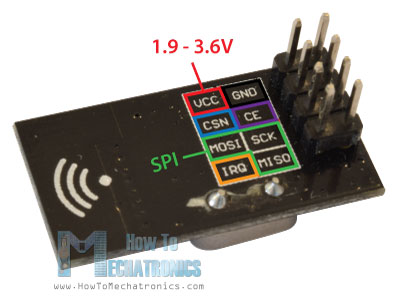

NRF24L01收发模块Pinouts连接

这些引脚中的三个用于SPI通信,他们需要连接到Arduino的SPI引脚,但请注意,每个Arduino板都有不同的SPI引脚。引脚CSN和CE可以连接到Arduino板的任何数字引脚,它们用于在待机或活动模式下设置模块,以及在发射或命令模式之间切换。最后一个引脚是不必使用的引脚。

NRF24L01模块有几个变体。最受欢迎的是带有机载天线的那种。这使模块更加紧凑,但另一方面,降低了传输距离约100米。

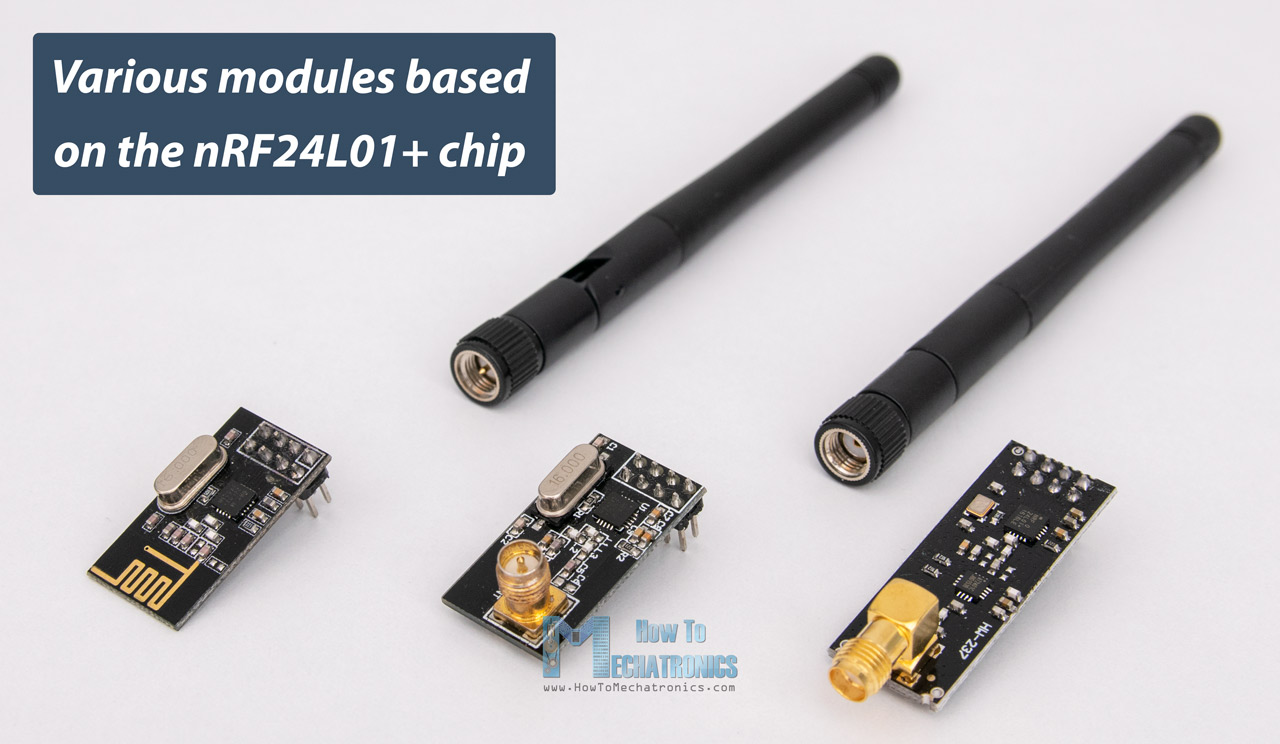

各种模块基于NRF24L01芯片

第二个变化,取代了板上天线,它有一个SMA连接器,我们可以附加一个鸭子天线更好的传输范围。

这里显示的第三种变化,除了鸭天线,它有一个RFX2401C芯片,包括巴勒斯坦权力机构(功率放大器)采用多次(低噪声放大器)。这放大了NRF24L01信号,使其在开阔空间的传输范围达到1000米。

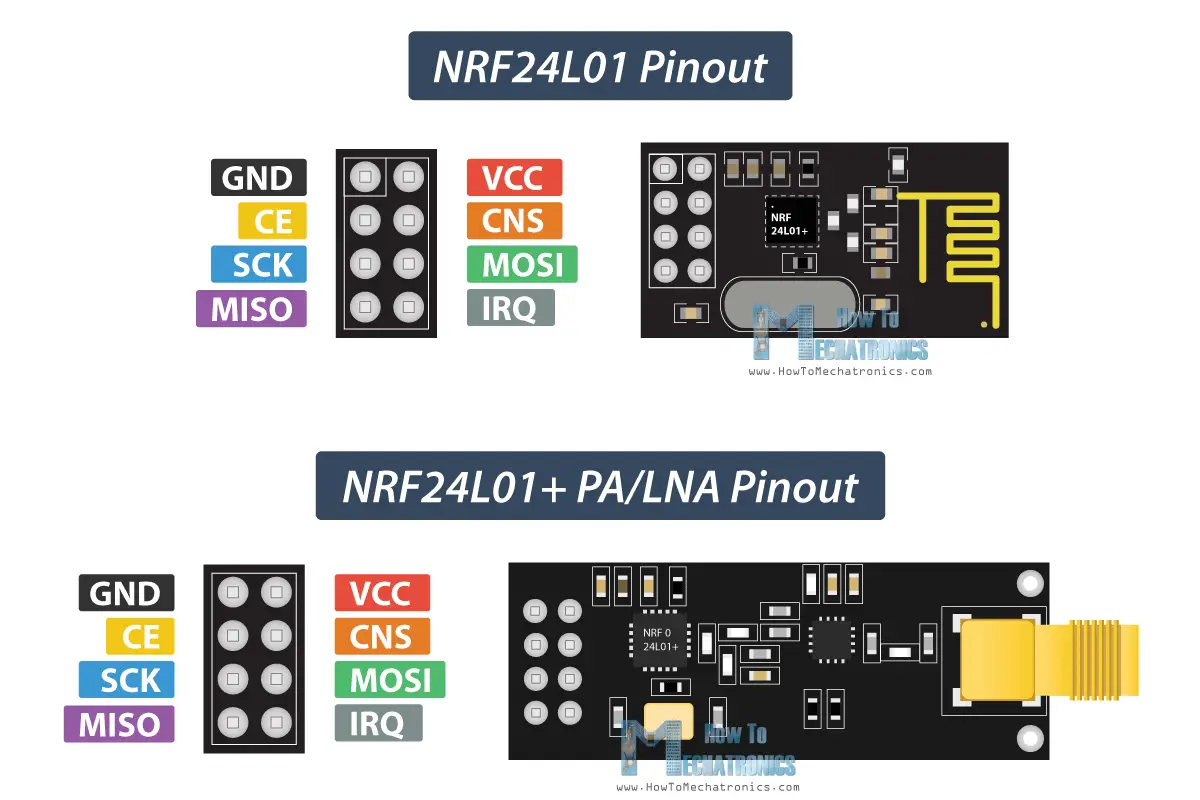

NRF24L01模块引脚向导

下面是NRF24L01引脚以及NRF24L01+ PA/LNA模块的详细介绍。

NRF24L01 Pinout & NRF24L01+ PA LNA .png

这两个模块,NRF24L01和NRF24L01+ PA/LNA有相同的引脚,所以我们可以在我们的电路中以相同的方式连接它们。

线路图

下面是我们需要如何将NRF24L01模块连接到Arduino板。

NRF24L01和Arduino教程电路原理图

正如我已经提到的那样,每个Arduino板都有不同的SPI引脚,因此将模块连接到Arduino板时,请记住这一点。

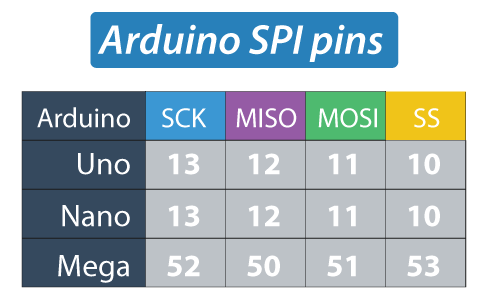

Arduino SPI针

你可以从下面的链接获得这个Arduino教程所需的组件:

必威外围提钱披露:这些是联盟链接。作为亚马逊助理,我从合格购买中获得。

Arduino和NRF24L01代码

一旦我们将NRF24L01模块连接到Arduino板,我们就可以为发射器和接收器制作代码了。

首先我们需要下载并安装RF24图书馆这样编程就不那么困难了。

这是两种无线通信的代码,下面是对它们的描述。

发射机的代码

/* * Arduino Wireless Communication Tutorial * Example 1 - Transmitter Code * * by Dejan Nedelkovski, www.bet188官方网站HowToMechatronics.com * * Library: TMRh20/RF24, https://github.com/tmrh20/RF24/ */ #include  #include  #include


接收方代码

/* * Arduino Wireless Communication Tutorial * Example 1 - Receiver Code * * by Dejan Nedelkovski, www.bet188官方网站HowToMechatronics.com * * Library: TMRh20/RF24, https://github.com/tmrh20/RF24/ */ #include  #include  #include


描述:

因此,我们需要包含基本SPI和新安装的RF24库并创建RF24对象。这里的两个论点是CSN和CE引脚。

RF24电台(7、8);/ / CE、CSN

接下来,我们需要创建一个字节数组,它将表示地址,或所谓的管道,这两个模块将通过它进行通信。

const字节地址[6] =“00001”;

我们可以将这个地址的值更改为任何5个字母的字符串,这样就可以选择要与哪个接收器对话,所以在我们的例子中,接收端和发送端都有相同的地址。

在设置部分中,我们需要初始化无线电对象并使用royal.OpenWritingPipe()函数我们设置我们将发送数据的接收者的地址,我们先前设置的5个字母的字符串。

radio.openWritingPipe(地址);

在另一边,在接收器,使用radio.setReadPipe()函数我们设置相同的地址,并以这种方式启用两个模块之间的通信。

收音机。openReadingPipe(0,地址);

然后使用radio. setpallevel()函数,我们设置功率放大器的水平,在我们的情况下,我将它设置为最小,因为我的模块非常接近彼此。

radio.setpalevel(rf24_pa_min);

注意,如果使用更高的电平,则建议在模块的GND和3.3V之间使用旁路电容,以便在运行时具有更稳定的电压。

接下来,我们有radio.stopListening()函数,它将模块设置为发射器,在另一边,我们有radio.startListening()函数,它将模块设置为接收器。

//在发射机radio.stopListening();
//在接收器roy radio.startListening();

在循环部分,在发送器处,我们创建一个字符数组,将消息“Hello World”分配给它。我们将使用radio.write()函数将该消息发送给接收方。这里的第一个参数是我们想要发送的变量。

void loop() {const char text[] = "Hello World";收音机。写(之外,sizeof(文本));延迟(1000);}

通过使用变量名之前的“&”,我们实际上设置了一个指示存储我们要发送的数据的变量,并使用第二个参数我们设置从该变量中获取的字节数。在这种情况下,sizeof()函数获取字符串“text”的所有字节。在程序结束时,我们将增加1秒钟延迟。

另一方面,在接收端,在循环部分使用radio.available()函数检查是否有要接收的数据。如果这是真的,首先我们创建一个包含32个元素的数组,称为“text”,我们将在其中保存传入的数据。

Void loop() {if (radio.available()) {char text[32] = "";radio.read(&text,sizeof(textof);以(文本);}}

使用radion.read()函数读取数据并将其存储到“text”变量中。最后,我们在串行监视器上打印文本。因此,一旦我们上传了两个程序,我们就可以在接收器上运行串行监视器,我们会注意到每秒钟都会打印一条消息“Hello World”。

故障排除

值得注意的是电源噪声是人们在试图与NRF24L01模块进行成功通信时遇到的最常见问题之一。一般来说,射频电路或射频信号对电源噪声很敏感。因此,在整个电源线路上包含一个去耦电容总是一个好主意。电容可以从10uF到100uF。

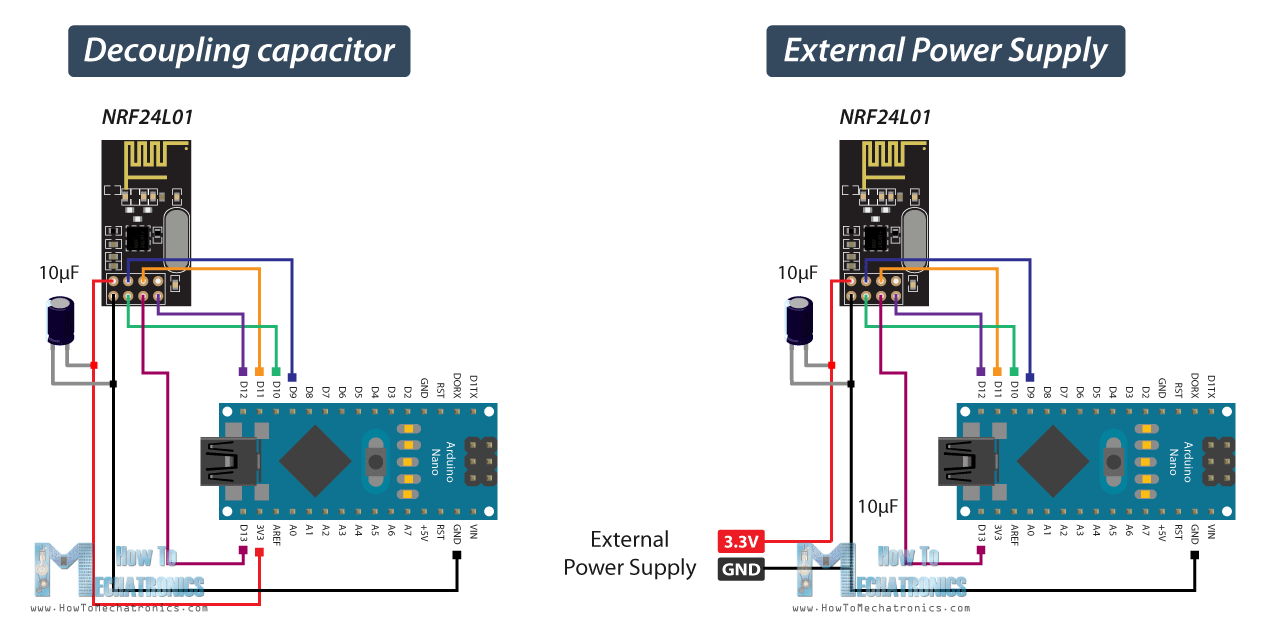

NRF24L01故障排除-去耦电容和外部电源

另外一个常见的问题是Arduino板的3.3V引脚不能总是为NRF24L01模块提供足够的电源。因此,使用外部电源为模块供电也是一个好主意。

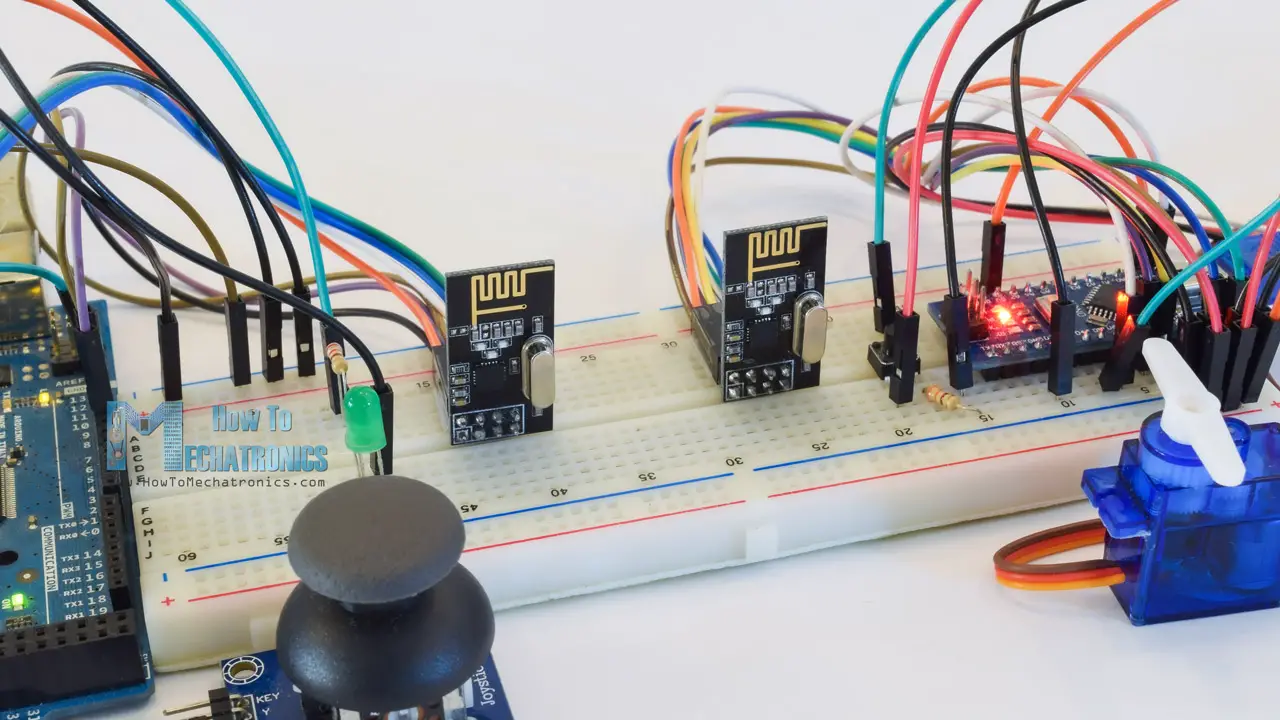

Arduino无线双向通信,两个NRF24L01模块


让我们看第二个示例,两个Arduino板之间的双向无线通信。这是电路原理图:

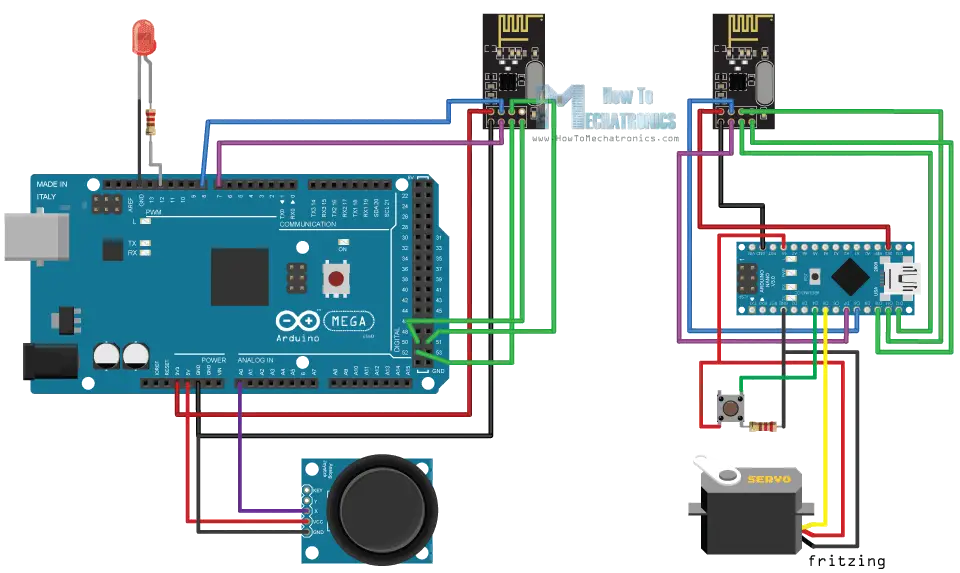

Arduino无线通信NRF24L01电路原理图教程

您可以从下面的链接获取此示例所需的组件:

必威外围提钱披露:这些是联盟链接。作为亚马逊助理,我从合格购买中获得。

源代码


以下是两种代码,以下是它们的描述。

发射机的代码

/* * Arduino Wireless Communication Tutorial * Example 2 - Transmitter Code * * by Dejan Nedelkovski, www.bet188官方网站HowToMechatronics.com * * Library: TMRh20/RF24, https://github.com/tmrh20/RF24/ */ #include  #include  #include  #define led 12 RF24 radio(7,8);// CE, CSN const byte addresses[][6] = {"00001", "00002"};boolean buttonState = 0;void setup() {pinMode(12, OUTPUT);radio.begin ();radio.openWritingPipe(地址[1]);/ / 00002电台。openReadingPipe(1、地址[0]);/ / 00001 radio.setPALevel (RF24_PA_MIN);} void loop() {delay(5); radio.stopListening(); int potValue = analogRead(A0); int angleValue = map(potValue, 0, 1023, 0, 180); radio.write(&angleValue, sizeof(angleValue)); delay(5); radio.startListening(); while (!radio.available()); radio.read(&buttonState, sizeof(buttonState)); if (buttonState == HIGH) { digitalWrite(led, HIGH); } else { digitalWrite(led, LOW); } }

接收方代码

/ * * Arduino无线通信教程*示例2  - 接收代码* *由Dejan Nedelkovski,www.www.mfxpo.com * *库:TMRH20 / RF24,httpsbet188官方网站://github.com/tmrh20/rf24/ * / #include  #include  #include  #include  #define按钮4 rf24收音机(7,8);// CE, CSN const byte addresses[][6] = {"00001", "00002"};伺服myservo;boolean buttonState = 0;void setup(){pinmode(按钮,输入);myservo.attach(5);radio.begin ();radio.openwritingPipe(地址[0]);// 00001 radio.openreadingpipe(1,地址[1]);// 00002 radio.setpalevel(rf24_pa_min); } void loop() { delay(5); radio.startListening(); if ( radio.available()) { while (radio.available()) { int angleV = 0; radio.read(&angleV, sizeof(angleV)); myServo.write(angleV); } delay(5); radio.stopListening(); buttonState = digitalRead(button); radio.write(&buttonState, sizeof(buttonState)); } }

这里与前面示例的不同之处在于,我们需要为双向通信创建两个管道或地址。

Const byte addresses[][6] = {"00001", "00002"};

在设置部分,我们需要定义两个管道,注意第一个Arduino的写入地址需要是第二个Arduino的读取地址,反之亦然,第一个Arduino的读取地址需要是第二个Arduino的写入地址。

//在发射机无线电.OpenWritingPipe(地址[1]);// 00001 radio.openreadingpipe(1,地址[0]);// 00002
//在Receiver radio.openWritingPipe(addresses[0]);/ / 00002电台。openReadingPipe(1、地址[1]);/ / 00001

在使用radio.stopListening()函数的循环部分中,我们将第一个Arduino设置为发射器,读取并映射操纵杆的值从0到180,并使用radio.write()函数将数据发送给接收器。

radio.stopListening ();int potValue = analogRead(A0);int angleValue = map(potValue, 0, 1023, 0, 180);收音机。写(&angleValue sizeof (angleValue));

在另一边,使用radio.startListening()函数我们将第二个Arduino作为接收器设置,并检查是否有可用数据。虽然有数据可用我们会读取它,但将其保存到“Anglev”变量,然后使用该值旋转伺服电机。

radio.startListening ();if (radio.available()) {while (radio.available()) {int angleV = 0;Radio.Read(&Anglev,Sizeof(Anglev));myServo.write (angleV);}

接下来,在发送端,我们将第一个Arduino设置为接收端,用一个空的“while”循环等待第二个Arduino发送数据,这是按钮状态的数据,无论是否被按下。如果按下按钮,LED灯就会亮起来。这些过程不断重复,两个Arduino板都在不断发送和接收数据。

更多的NRF24L01和Arduino的例子

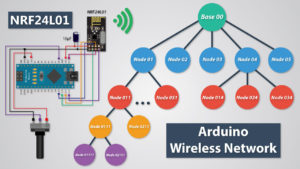

NRF24L01模块是任何Arduino爱好者的必备。我已经在许多人中使用了NRF24L01模块Arduino项bet188me目.在这里,我将列出我使用这些模块的所有项目。bet188me

这些项目/教程中的每一个都有bet188me一个详细的解释,如何使用NRF24L01模块,包括电路图,改进的代码实现,以便更好的通信等。

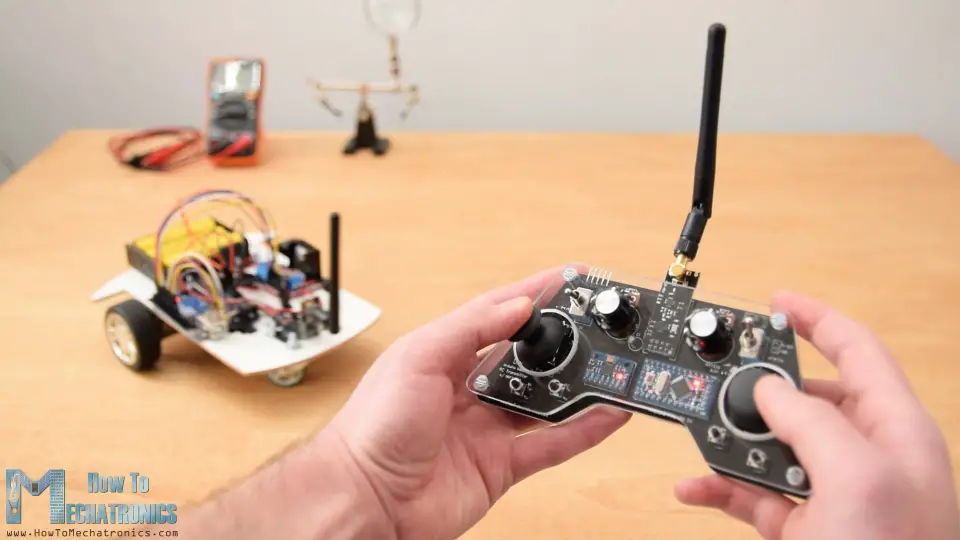

DIY Arduino RC发射器 -  Arduino机器人汽车无线控制

DIY Arduino RC发射器示例

这就是本教程的全部内容,我希望你喜欢它,并学到了一些新的东西。和往常一样,请在下面的评论部分提出任何问题。
