8×8 LED Matrix MAX7219通过蓝牙滚动文本和Android控制的教程

58必威

Arduino教程

在这个Arduino教程中，我们将学习如何使用MAX7219驱动器和Arduino板控制8×8 LED Matrix。你可以观看下面的视频或阅读下面的书面教程了解更多细节。

概述

我们将制作三个例子，第一个我们将解释MAX7219的基本工作原理，在第二个例子中，我们将看到8×8 LED矩阵工作的滚动文本如何，并且在第三个例子中我们将控制它们通过蓝牙和自定义构建Android应用程序。

MAX7219

现在让我们仔细看看MAX7219驱动程序。该IC能够驱动64个独立的led，而只使用3根电线与Arduino通信，而且我们可以菊花链多个驱动器和矩阵，仍然使用相同的3线。

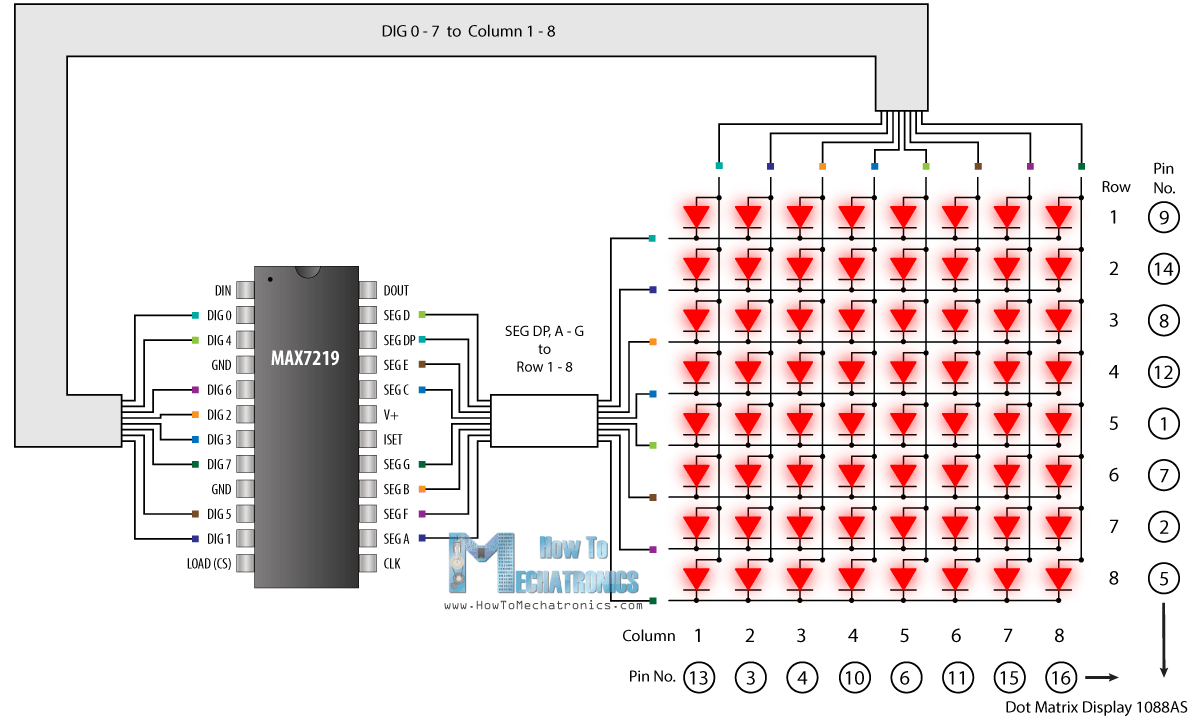

64个LED由IC的16个输出引脚驱动。现在的问题是这是如何实现的。嗯，同时亮起的最大LED数实际上是八个。LED布置为8×8套行和列。因此MAX7219在非常短的时间段内激活每个列，同时它也驱动每行。因此，通过快速切换柱子并排行人眼只会注意到连续光。

注意一个常见的8×8 LED矩阵的引脚是如何在内部安排的，所以如果你自己构建一个矩阵，你应该考虑它。

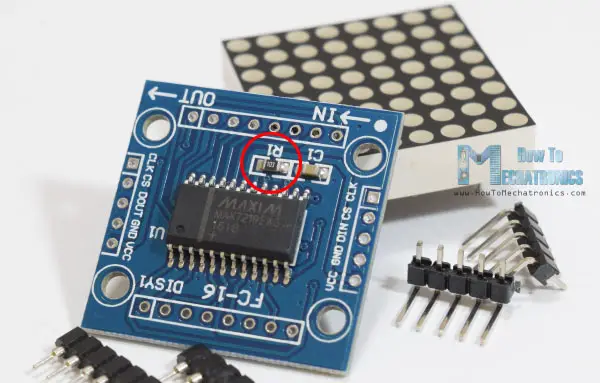

还请注意，MAX7219的一个普通分接板带有一个电阻，在5V和IC引脚号18之间。电阻器用于设置发光二极管的亮度或电流。

来自IC的数据表的下表显示了我们应根据我们LED的正向电压降的电阻器的值。

电路原理图

现在我们将8×8 LED Matrix模块连接到Arduino Board。这是电路原理图:

模块的VCC和GND到Arduino的5V和GND引脚，DIN、CLK和CS三个引脚到Arduino板的任意数字引脚。如果我们想连接多个模块，我们只需要将之前的接线板的输出引脚连接到新模块的输入引脚。实际上这些引脚都是一样的，除了之前的板的DOUT引脚去新的板的DIN引脚。

您可以从下面的链接获取此Arduino教程所需的组件：

8×8 LED MAX7219 DOT MATRIX模块......亚马逊/Banggood/aliexpress.
HC-05蓝牙模块...........................亚马逊/Banggood/aliexpress.
Arduino Board ..........................................亚马逊/Banggood/aliexpress.
面包板和跳线.....................亚马逊/Banggood/aliexpress.

必威外围提钱披露：这些是联盟链接。作为亚马逊助理，我从合格购买中获得。

另请参阅

如何使用Arduino控制WS2812B可单独寻址的LED

基本MAX7219 Arduino代码

连接模块后，就可以看第一个示例的Arduino代码了。我们将使用可以下载的MaxMatrix库GitHub。

/* 8x8 LED Matrix MAX7219 Example 01 by Dejan Nedelkovski, www.bet188官方网站HowToMechatronics.com基于以下库:GitHub | riyas-org/ MAX7219 https://github.com/riyas-org/max7219 */ #include  int DIN = 7;// MAX7219模块的DIN引脚int CLK = 6;// MAX7219模块的CLK引脚int CS = 5;// MAX7219模块的CS引脚int maxuse = 1;MaxMatrix m(DIN, CS, CLK, maxInUse);char A[] = {4, 8, B01111110, B00010001, B00010001, B01111110，};char B[] = {4, 8, B01111111, B01001001, B01001001, B00110110，};char smile01[] = {8, 8, B00111100, B01000010, B10010101, B10100001, B10100001, B10010101, B01000010, B00111100};char smile02[] = {8, 8, B00111100, B01000010, B10010101, B10010001, B10010001, B10010101, B01000010, B00111100};char smile03[] = {8, 8, B00111100, B01000010, B10100101, B10010001, B10010001, B10100101, B01000010, B00111100}; void setup() { m.init(); // MAX7219 initialization m.setIntensity(8); // initial led matrix intensity, 0-15 } void loop() { // Seting the LEDs On or Off at x,y or row,column position m.setDot(6,2,true); delay(1000); m.setDot(6,3,true); delay(1000); m.clear(); // Clears the display for (int i=0; i<8; i++){ m.setDot(i,i,true); delay(300); } m.clear(); // Displaying the character at x,y (upper left corner of the character) m.writeSprite(2, 0, A); delay(1000); m.writeSprite(2, 0, B); delay(1000); m.writeSprite(0, 0, smile01); delay(1000); m.writeSprite(0, 0, smile02); delay(1000); m.writeSprite(0, 0, smile03); delay(1000); for (int i=0; i<8; i++){ m.shiftLeft(false,false); delay(300); } m.clear(); }

描述:因此，首先，我们需要包含MaxMatrix.h库，定义模块已连接的引脚，设置我们使用的模块和定义MaxMatrix对象的数量。

对于显示字符，我们需要在字符数组或字节数组中定义它们，此处我有几个示例。我们可以注意到比特是如何形成实际零的字符。在这种情况下，它们被旋转90度，但是图书馆示例建议以这样的方式使用它们，以便稍后更容易地实现用于滚动文本的ShiftLeft自定义功能。

在设置部分中，我们只需要初始化模块并设置LED的亮度。在使用SetDot（）函数的循环部分中，我们可以将任何单独的LED设置为在x，y或行/列位置点亮，并使用CLEAR（）函数我们可以清除显示屏。

为了显示预定义字符，我们使用WritePrite（）函数，并且前两个参数是字符左上角的x和y位置。在使用shiftleft（）函数的最后，我们移动或滚动左侧的字符。

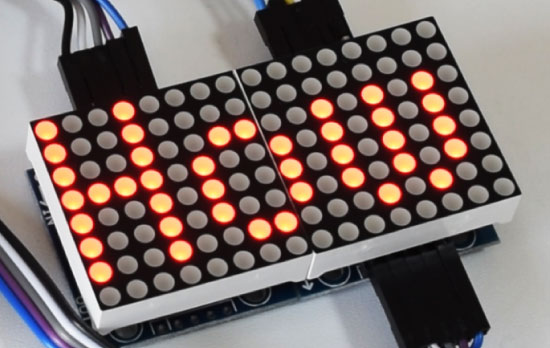

8×8 LED矩阵滚动Arduino代码

接下来让我们来看看滚动文本示例，看看是什么不同的。在代码下方，您将找到它的描述。

/ * 8x8 LED矩阵MAX7219滚动文本示例根据以下库：GitHub |Riyas-org / max7219 https://github.com/riyas-org/max7219 * / #include  #include  progmem const unsigned char ch [] = {3,8，b00000000，B00000000，B00000000，B00000000，B00000000，B00000000，// Space 1,8，B01011111，B00000000，B00000000，B00000000，B00000000，//！3,8，B00000011，B00000000，B00000011，B00000000，B00000000，//“5,8，B00010100，B00111110，B000100，B00111110，B000100，//＃4,8，B00100100，B01101010，B001011，B00010010，B00000000，//US $ 5,8，B01100011，B00010011，B00001000,121100100，B01100011110，B01001001，B010110，B01001001，B010110，B00100000，B01010000，//＆1,8，B00000011，B00000000，B00000000，B00000000，B00000000，//'3,8，B00011100，B00100010，B01000001，B00000000，B00000000，//（3,8，B01000001，B00100010，B00011100，B00000000，B00000000，//）5,8，B00101000，B00011000，B00001110，B00011000，B00101000，// * 5,8，B00001000，B00001000，B00111110，B00001000，B00001000，// + 2,8，B10110000，B01110000，B00000000，B00000000，B00000000，// 4,8，B00001000，B00001000，B00001000，B00001000，B00000000，B0000000000，B00000000，//  -  2,8，B01100000，B01100000，B00000000，B00000000，B00000000，//。4,8，B01100000，B00011000，B00000110，B00000001，B00000000，// / 4,8，B00111110，B01000001，B01000001，B00111110，B00000000，// 0 3,8，B0100.0.0.10., B01111111, B01000000, B00000000, B00000000, // 1 4, 8, B01100010, B01010001, B01001001, B01000110, B00000000, // 2 4, 8, B00100010, B01000001, B01001001, B00110110, B00000000, // 3 4, 8, B00011000, B00010100, B00010010, B01111111, B00000000, // 4 4, 8, B00100111, B01000101, B01000101, B00111001, B00000000, // 5 4, 8, B00111110, B01001001, B01001001, B00110000, B00000000, // 6 4, 8, B01100001, B00010001, B00001001, B00000111, B00000000, // 7 4, 8, B00110110, B01001001, B01001001, B00110110, B00000000, // 8 4, 8, B00000110, B01001001, B01001001, B00111110, B00000000, // 9 2, 8, B01010000, B00000000, B00000000, B00000000, B00000000, // : 2, 8, B10000000, B01010000, B00000000, B00000000, B00000000, // ; 3, 8, B00010000, B00101000, B01000100, B00000000, B00000000, // < 3, 8, B00010100, B00010100, B00010100, B00000000, B00000000, // = 3, 8, B01000100, B00101000, B00010000, B00000000, B00000000, // > 4, 8, B00000010, B01011001, B00001001, B00000110, B00000000, // ? 5, 8, B00111110, B01001001, B01010101, B01011101, B00001110, // @ 4, 8, B01111110, B00010001, B00010001, B01111110, B00000000, // A 4, 8, B01111111, B01001001, B01001001, B00110110, B00000000, // B 4, 8, B00111110, B01000001, B01000001, B00100010, B00000000, // C 4, 8, B01111111, B01000001, B01000001, B00111110, B00000000, // D 4, 8, B01111111, B01001001, B01001001, B01000001, B00000000, // E 4, 8, B01111111, B00001001, B00001001, B00000001, B00000000, // F 4, 8, B00111110, B01000001, B01001001, B01111010, B00000000, // G 4, 8, B01111111, B00001000, B00001000, B01111111, B00000000, // H 3, 8, B01000001, B01111111, B01000001, B00000000, B00000000, // I 4, 8, B00110000, B01000000, B01000001, B00111111, B00000000, // J 4, 8, B01111111, B00001000, B00010100, B01100011, B00000000, // K 4, 8, B01111111, B01000000, B01000000, B01000000, B00000000, // L 5, 8, B01111111, B00000010, B00001100, B00000010, B01111111, // M 5, 8, B01111111, B00000100, B00001000, B00010000, B01111111, // N 4, 8, B00111110, B01000001, B01000001, B00111110, B00000000, // O 4, 8, B01111111, B00001001, B00001001, B00000110, B00000000, // P 4, 8, B00111110, B01000001, B01000001, B10111110, B00000000, // Q 4, 8, B01111111, B00001001, B00001001, B01110110, B00000000, // R 4, 8, B01000110, B01001001, B01001001, B00110010, B00000000, // S 5, 8, B00000001, B00000001, B01111111, B00000001, B00000001, // T 4, 8, B00111111, B01000000, B01000000, B00111111, B00000000, // U 5, 8, B00001111, B00110000, B01000000, B00110000, B00001111, // V 5, 8, B00111111, B01000000, B00111000, B01000000, B00111111, // W 5, 8, B01100011, B00010100, B00001000, B00010100, B01100011, // X 5, 8, B00000111, B00001000, B01110000, B00001000, B00000111, // Y 4, 8, B01100001, B01010001, B01001001, B01000111, B00000000, // Z 2, 8, B01111111, B01000001, B00000000, B00000000, B00000000, // [ 4, 8, B00000001, B00000110, B00011000, B01100000, B00000000, // \ backslash 2, 8, B01000001, B01111111, B00000000, B00000000, B00000000, // ] 3, 8, B00000010, B00000001, B00000010, B00000000, B00000000, // hat 4, 8, B01000000, B01000000, B01000000, B01000000, B00000000, // _ 2, 8, B00000001, B00000010, B00000000, B00000000, B00000000, // ` 4, 8, B00100000, B01010100, B01010100, B01111000, B00000000, // a 4, 8, B01111111, B01000100, B01000100, B00111000, B00000000, // b 4, 8, B00111000, B01000100, B01000100, B00101000, B00000000, // c 4, 8, B00111000, B01000100, B01000100, B01111111, B00000000, // d 4, 8, B00111000, B01010100, B01010100, B00011000, B00000000, // e 3, 8, B00000100, B01111110, B00000101, B00000000, B00000000, // f 4, 8, B10011000, B10100100, B10100100, B01111000, B00000000, // g 4, 8, B01111111, B00000100, B00000100, B01111000, B00000000, // h 3, 8, B01000100, B01111101, B01000000, B00000000, B00000000, // i 4, 8, B01000000, B10000000, B10000100, B01111101, B00000000, // j 4, 8, B01111111, B00010000, B00101000, B01000100, B00000000, // k 3, 8, B01000001, B01111111, B01000000, B00000000, B00000000, // l 5, 8, B01111100, B00000100, B01111100, B00000100, B01111000, // m 4, 8, B01111100, B00000100, B00000100, B01111000, B00000000, // n 4, 8, B00111000, B01000100, B01000100, B00111000, B00000000, // o 4, 8, B11111100, B00100100, B00100100, B00011000, B00000000, // p 4, 8, B00011000, B00100100, B00100100, B11111100, B00000000, // q 4, 8, B01111100, B00001000, B00000100, B00000100, B00000000, // r 4, 8, B01001000, B01010100, B01010100, B00100100, B00000000, // s 3, 8, B00000100, B00111111, B01000100, B00000000, B00000000, // t 4, 8, B00111100, B01000000, B01000000, B01111100, B00000000, // u 5, 8, B00011100, B00100000, B01000000, B00100000, B00011100, // v 5, 8, B00111100, B01000000, B00111100, B01000000, B00111100, // w 5, 8, B01000100, B00101000, B00010000, B00101000, B01000100, // x 4, 8, B10011100, B10100000, B10100000, B01111100, B00000000, // y 3, 8, B01100100, B01010100, B01001100, B00000000, B00000000, // z 3, 8, B00001000, B00110110, B01000001, B00000000, B00000000, // { 1, 8, B01111111, B00000000, B00000000, B00000000, B00000000, // | 3, 8, B01000001, B00110110, B00001000, B00000000, B00000000, // } 4, 8, B00001000, B00000100, B00001000, B00000100, B00000000, // ~ }; int DIN = 7; // DIN pin of MAX7219 module int CLK = 6; // CLK pin of MAX7219 module int CS = 5; // CS pin of MAX7219 module int maxInUse = 2; MaxMatrix m(DIN, CS, CLK, maxInUse); byte buffer[10]; char text[]= "HowToMechatronics.com "; // Scrolling text void setup() { m.init(); // module initialize m.setIntensity(15); // dot matix intensity 0-15 } void loop() { printStringWithShift(text, 100); // (text, scrolling speed) } // Display=the extracted characters with scrolling void printCharWithShift(char c, int shift_speed) { if (c < 32) return; c -= 32; memcpy_P(buffer, CH + 7 * c, 7); m.writeSprite(32, 0, buffer); m.setColumn(32 + buffer[0], 0); for (int i = 0; i < buffer[0] + 1; i++) { delay(shift_speed); m.shiftLeft(false, false); } } // Extract the characters from the text string void printStringWithShift(char* s, int shift_speed) { while (*s != 0) { printCharWithShift(*s, shift_speed); s++; } }

描述:在这里，我们必须包括一个额外的库，为PROGMEN是变量修改器，它用于存储数据在闪存而不是SRAM。当我们有一个更大的静态变量数据库时，就像在这种情况下定义字母和字符，最好将它们存储在闪存中，因为它更大，32K字节，而SRAM的2K字节。

接下来，使用字符数组，我们定义滚动文本和循环部分自定义函数printStringWithShift，在LED矩阵上打印滚动文本，滚动速度与第二个参数以毫秒为单位定义。此自定义函数所做的第一件事是它从文本字符串中提取字符，然后在LED矩阵上显示这些滚动字符。

Android应用程序，用于通过蓝牙控制8×8 LED矩阵

一旦我们了解了MAX7219的工作原理，现在我们可以做第三个例子，这是一个实际的Arduino项目，我们将构建一个定制的Android应用程序，通过蓝牙通信控制LED矩阵。在我们继续之前，我建议您查看我的详细教程如何使用HC-05蓝牙模块以及如何建立自定义Android应用程序使用MIT App Inventor Online应用程序。

这是Arduino代码，现在让我们看看与前一个例子相比的修改。

/ * 8x8 LED矩阵MAX7219通过蓝牙滚动文本Android控制由Dejan Nedelkovski，www.www.mfxpo.com基于以下图书馆：GitHub |bet188官方网站Riyas-org / max7219 https://github.com/riyas-org/max7219 * / #include  #include  #include  progmem const unsigned char ch []= {3,8，B00000000，B00000000，B00000000，B00000000，B00000000，// Space 1,8，B01011111，B00000000，B00000000，B00000000，B00000000，//！3,8，B00000011，B00000000，B00000011，B00000000，B00000000，//“5,8，B00010100，B00111110，B000100，B00111110，B000100，//＃4,8，B00100100，B01101010，B001011，B00010010，B00000000，//US $ 5,8，B01100011，B00010011，B00001000,121100100，B01100011110，B01001001，B010110，B01001001，B010110，B00100000，B01010000，//＆1,8，B00000011，B00000000，B00000000，B00000000，B00000000，//'3,8，B00011100，B00100010，B01000001，B00000000，B00000000，//（3,8，B01000001，B00100010，B00011100，B00000000，B00000000，//）5,8，B00101000，B00011000，B00001110，B00011000，B00101000，// * 5,8，B00001000，B00001000，B00111110，B00001000，B00001000，// + 2,8，B10110000，B01110000，B00000000，B00000000，B00000000，// 4,8，B00001000，B00001000，B00001000，B00001000，B00000000，B0000000000，B00000000，//  -  2,8，B01100000，B01100000，B00000000，B00000000，B00000000，//。4,8，B01100000，B00011000，B00000110，B00000001，B00000000，// / 4,8，B00111110，B01000001，B01000001，B00111110，B00000000，// 0 3,8，B0100.0.0.10., B01111111, B01000000, B00000000, B00000000, // 1 4, 8, B01100010, B01010001, B01001001, B01000110, B00000000, // 2 4, 8, B00100010, B01000001, B01001001, B00110110, B00000000, // 3 4, 8, B00011000, B00010100, B00010010, B01111111, B00000000, // 4 4, 8, B00100111, B01000101, B01000101, B00111001, B00000000, // 5 4, 8, B00111110, B01001001, B01001001, B00110000, B00000000, // 6 4, 8, B01100001, B00010001, B00001001, B00000111, B00000000, // 7 4, 8, B00110110, B01001001, B01001001, B00110110, B00000000, // 8 4, 8, B00000110, B01001001, B01001001, B00111110, B00000000, // 9 2, 8, B01010000, B00000000, B00000000, B00000000, B00000000, // : 2, 8, B10000000, B01010000, B00000000, B00000000, B00000000, // ; 3, 8, B00010000, B00101000, B01000100, B00000000, B00000000, // < 3, 8, B00010100, B00010100, B00010100, B00000000, B00000000, // = 3, 8, B01000100, B00101000, B00010000, B00000000, B00000000, // > 4, 8, B00000010, B01011001, B00001001, B00000110, B00000000, // ? 5, 8, B00111110, B01001001, B01010101, B01011101, B00001110, // @ 4, 8, B01111110, B00010001, B00010001, B01111110, B00000000, // A 4, 8, B01111111, B01001001, B01001001, B00110110, B00000000, // B 4, 8, B00111110, B01000001, B01000001, B00100010, B00000000, // C 4, 8, B01111111, B01000001, B01000001, B00111110, B00000000, // D 4, 8, B01111111, B01001001, B01001001, B01000001, B00000000, // E 4, 8, B01111111, B00001001, B00001001, B00000001, B00000000, // F 4, 8, B00111110, B01000001, B01001001, B01111010, B00000000, // G 4, 8, B01111111, B00001000, B00001000, B01111111, B00000000, // H 3, 8, B01000001, B01111111, B01000001, B00000000, B00000000, // I 4, 8, B00110000, B01000000, B01000001, B00111111, B00000000, // J 4, 8, B01111111, B00001000, B00010100, B01100011, B00000000, // K 4, 8, B01111111, B01000000, B01000000, B01000000, B00000000, // L 5, 8, B01111111, B00000010, B00001100, B00000010, B01111111, // M 5, 8, B01111111, B00000100, B00001000, B00010000, B01111111, // N 4, 8, B00111110, B01000001, B01000001, B00111110, B00000000, // O 4, 8, B01111111, B00001001, B00001001, B00000110, B00000000, // P 4, 8, B00111110, B01000001, B01000001, B10111110, B00000000, // Q 4, 8, B01111111, B00001001, B00001001, B01110110, B00000000, // R 4, 8, B01000110, B01001001, B01001001, B00110010, B00000000, // S 5, 8, B00000001, B00000001, B01111111, B00000001, B00000001, // T 4, 8, B00111111, B01000000, B01000000, B00111111, B00000000, // U 5, 8, B00001111, B00110000, B01000000, B00110000, B00001111, // V 5, 8, B00111111, B01000000, B00111000, B01000000, B00111111, // W 5, 8, B01100011, B00010100, B00001000, B00010100, B01100011, // X 5, 8, B00000111, B00001000, B01110000, B00001000, B00000111, // Y 4, 8, B01100001, B01010001, B01001001, B01000111, B00000000, // Z 2, 8, B01111111, B01000001, B00000000, B00000000, B00000000, // [ 4, 8, B00000001, B00000110, B00011000, B01100000, B00000000, // \ backslash 2, 8, B01000001, B01111111, B00000000, B00000000, B00000000, // ] 3, 8, B00000010, B00000001, B00000010, B00000000, B00000000, // hat 4, 8, B01000000, B01000000, B01000000, B01000000, B00000000, // _ 2, 8, B00000001, B00000010, B00000000, B00000000, B00000000, // ` 4, 8, B00100000, B01010100, B01010100, B01111000, B00000000, // a 4, 8, B01111111, B01000100, B01000100, B00111000, B00000000, // b 4, 8, B00111000, B01000100, B01000100, B00101000, B00000000, // c 4, 8, B00111000, B01000100, B01000100, B01111111, B00000000, // d 4, 8, B00111000, B01010100, B01010100, B00011000, B00000000, // e 3, 8, B00000100, B01111110, B00000101, B00000000, B00000000, // f 4, 8, B10011000, B10100100, B10100100, B01111000, B00000000, // g 4, 8, B01111111, B00000100, B00000100, B01111000, B00000000, // h 3, 8, B01000100, B01111101, B01000000, B00000000, B00000000, // i 4, 8, B01000000, B10000000, B10000100, B01111101, B00000000, // j 4, 8, B01111111, B00010000, B00101000, B01000100, B00000000, // k 3, 8, B01000001, B01111111, B01000000, B00000000, B00000000, // l 5, 8, B01111100, B00000100, B01111100, B00000100, B01111000, // m 4, 8, B01111100, B00000100, B00000100, B01111000, B00000000, // n 4, 8, B00111000, B01000100, B01000100, B00111000, B00000000, // o 4, 8, B11111100, B00100100, B00100100, B00011000, B00000000, // p 4, 8, B00011000, B00100100, B00100100, B11111100, B00000000, // q 4, 8, B01111100, B00001000, B00000100, B00000100, B00000000, // r 4, 8, B01001000, B01010100, B01010100, B00100100, B00000000, // s 3, 8, B00000100, B00111111, B01000100, B00000000, B00000000, // t 4, 8, B00111100, B01000000, B01000000, B01111100, B00000000, // u 5, 8, B00011100, B00100000, B01000000, B00100000, B00011100, // v 5, 8, B00111100, B01000000, B00111100, B01000000, B00111100, // w 5, 8, B01000100, B00101000, B00010000, B00101000, B01000100, // x 4, 8, B10011100, B10100000, B10100000, B01111100, B00000000, // y 3, 8, B01100100, B01010100, B01001100, B00000000, B00000000, // z 3, 8, B00001000, B00110110, B01000001, B00000000, B00000000, // { 1, 8, B01111111, B00000000, B00000000, B00000000, B00000000, // | 3, 8, B01000001, B00110110, B00001000, B00000000, B00000000, // } 4, 8, B00001000, B00000100, B00001000, B00000100, B00000000, // ~ }; int dIn = 7; // DIN pin of MAX7219 module int clk = 6; // CLK pin of MAX7219 module int cs = 5; // CS pin of MAX7219 module int maxInUse = 2; // Number of MAX7219's connected MaxMatrix m(dIn, cs, clk, maxInUse); SoftwareSerial Bluetooth(8, 7); // Bluetooth byte buffer[10]; char incomebyte; int scrollSpeed = 100; char text[100] = "HowToMechatronics.com "; // Initial text message int brightness = 15; int count = 0; char indicator; void setup() { m.init(); // MAX7219 initialization m.setIntensity(brightness); // initial led matrix intensity, 0-15 Bluetooth.begin(38400); // Default communication rate of the Bluetooth module } void loop() { // Printing the text printStringWithShift(text, scrollSpeed); if (Bluetooth.available()) { // Checks whether data is comming from the serial port indicator = Bluetooth.read(); // Starts reading the serial port, the first byte from the incoming data // If we have pressed the "Send" button from the Android App, clear the previous text if (indicator == '1') { for (int i = 0; i < 100; i++) { text[i] = 0; m.clear(); } // Read the whole data/string comming from the phone and put it into text[] array. while (Bluetooth.available()) { incomebyte = Bluetooth.read(); text[count] = incomebyte; count++; } count = 0; } // Adjusting the Scrolling Speed else if (indicator == '2') { String sS = Bluetooth.readString(); scrollSpeed = 150 - sS.toInt(); // Milliseconds, subtraction because lower value means higher scrolling speed } // Adjusting the brightness else if (indicator == '3') { String sB = Bluetooth.readString(); brightness = sB.toInt(); m.setIntensity(brightness); } } } void printCharWithShift(char c, int shift_speed) { if (c < 32) return; c -= 32; memcpy_P(buffer, CH + 7 * c, 7); m.writeSprite(32, 0, buffer); m.setColumn(32 + buffer[0], 0); for (int i = 0; i < buffer[0] + 1; i++) { delay(shift_speed); m.shiftLeft(false, false); } } void printStringWithShift(char* s, int shift_speed) { while (*s != 0) { printCharWithShift(*s, shift_speed); s++; } } void printString(char* s) { int col = 0; while (*s != 0) { if (*s < 32) continue; char c = *s - 32; memcpy_P(buffer, CH + 7 * c, 7); m.writeSprite(col, 0, buffer); m.setColumn(col + buffer[0], 0); col += buffer[0] + 1; s++; } }

描述:首先，我们需要包含软件中的Softwareserial.h库，该库将启用蓝牙通信并定义程序所需的一些变量。在设置部分中，我们需要以每秒38400位的默认波特率初始化蓝牙。我将初始文本消息设置为“www.mfxpo.com”，具有1bet188官方网站00毫秒的延迟滚动速度。

接下来，在循环部分中，使用Bluetooth.available()函数检查是否有来自串行端口的传入数据，以及使用蓝牙是否为真。读取函数我们开始读取串口，每个迭代一个字节。所以第一个输入的字节将总是存储在“指示器”变量中，并根据它选择我们是否将改变文本信息，滚动速度或LED矩阵的亮度。

如果我们看看Android应用程序代码块，我们可以注意到单击“发送”按钮时，首先，我们将在这种情况下发送指示字节“1”，这意味着我们想要更改文本消息。为此，在Arduino侧，我们将清除整个字符阵列，并清除LED矩阵显示。然后在“while”循环中，我们将在串行端口中读取其余数据，这是在Android应用程序的文本框中键入的消息。

在指示变量为“2”的情况下，这意味着我们已更改滚动速度滑块的位置，因此我们将使用Bluetooth.readString（）函数读取其新值并调整滚动速度。以同样的方式调整LED的亮度。

在这里您可以下载Android应用程序：

Arduino 8x8 LED矩阵控制的AndrodApp

1文件1.48 MB.

下载

Androdapp为Arduino 8×8 LED矩阵控制.Aia文件

1文件34.06 KB.

下载

这就是本教程的全部内容，如果你有任何问题，可以使用下面的评论部分。
