在这个Arduino LCD教程中，我们将学习如何连接LCD(液晶显示器)到Arduino板。像这样的液晶显示器非常受欢迎，在电子项目中广泛使用，因为它们可以很好地显示来自项目的传感器数据等信息，而且必威lol它们非常便宜。bet188me
你可以观看下面的视频或阅读下面的书面教程。

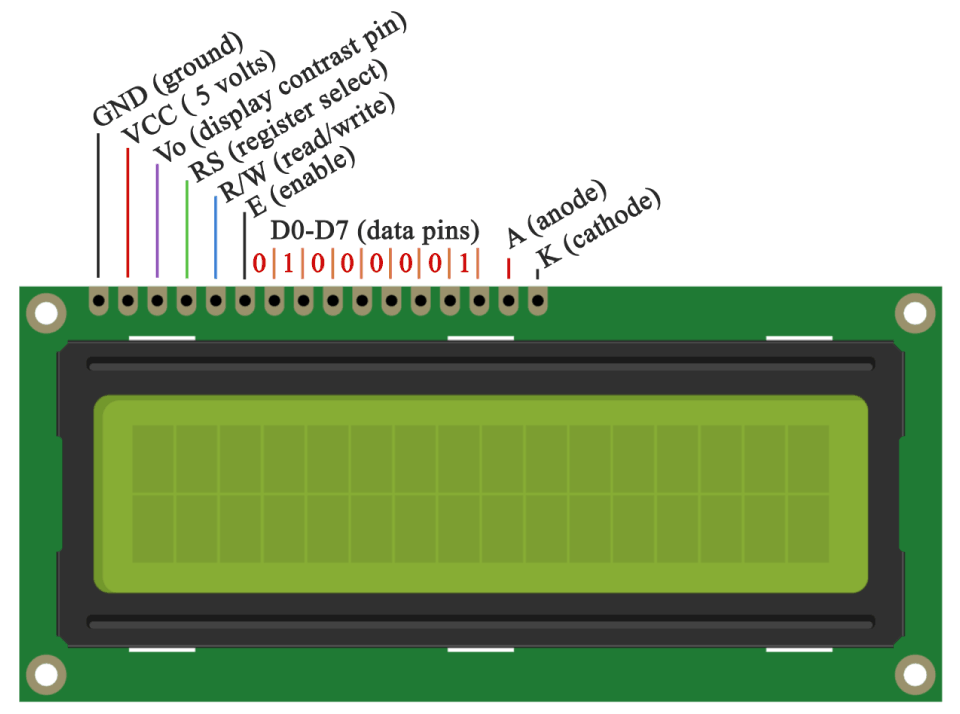

它有16个引脚，第一个从左到右是接地引脚。第二个引脚是VCC我们连接Arduino板上的5伏引脚。接下来是Vo引脚，我们可以附加一个电位器来控制显示的对比度。
接下来，RS引脚或寄存器选择引脚用于选择我们将发送命令或数据到液晶屏。例如，如果RS引脚设置在低状态或零电压，然后我们发送命令给液晶屏，如:设置光标到一个特定的位置，清除显示，关闭显示，等等。当RS引脚设置在高状态或5伏时，我们向LCD发送数据或字符。
接下来是R / W引脚，它选择我们将读取或写入液晶显示器的模式。这里的写模式是明显的，它被用来写或发送命令和数据到LCD。读取模式是在执行程序时由LCD本身使用的，我们不需要在本教程中讨论它。
下一个是允许写入寄存器的E引脚，或者从D0到D7的下一个8个数据引脚。所以通过这个引脚，我们发送8位数据当我们写入寄存器时，例如，如果我们想在显示器上看到后面的大写字母A我们将发送01000001到寄存器根据ASCII表。最后两个引脚A和K，也就是阳极和阴极是用于LED背光的。
毕竟，我们不必太担心液晶显示器的工作方式，因为液晶库几乎负责所有事情。在Arduino的官方网站上，你可以找到并看到该库的功能，使LCD易于使用。我们可以在4位或8位模式下使用该库。在本教程中，我们将在4位模式下使用它，或者我们将只使用8个数据引脚中的4个。
组件需要这个Arduino LCD教程
你可以从下面的任何网站获得这些组件:
- 16×2字符液晶 ..........................亚马逊/Banggood/阿里巴巴全球速卖通
- 电位计 ..................................亚马逊/Banggood/阿里巴巴全球速卖通
- Arduino电路板 .................................亚马逊/Banggood/阿里巴巴全球速卖通
- 面包板和跳线.........亚马逊/Banggood/阿里巴巴全球速卖通
必威外围提钱披露:这些是附属链接。作为一名亚马逊助理，我的收入来自符合条件的购买。

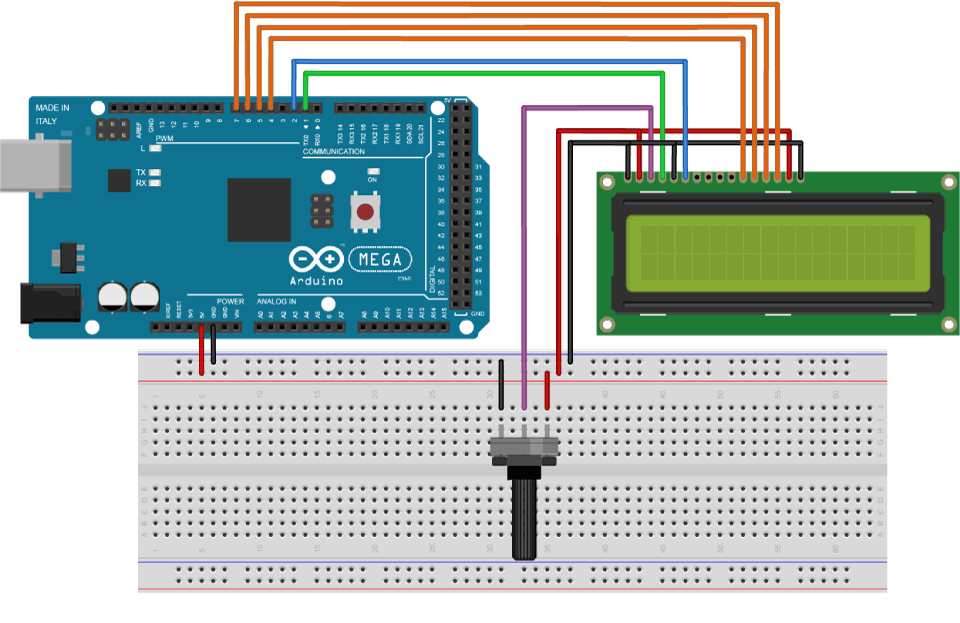

电路原理图
我们将使用Arduino板上的6个数字输入引脚。LCD从D4到D7的寄存器将连接到Arduino从4到7的数字插脚。使能引脚将连接到引脚2,RS引脚将连接到引脚1。R/W引脚将连接到地面，Vo引脚将连接到电位器。
源代码
我们需要做的第一件事是插入液晶库。我们可以这样做:素描>包括图书馆>液晶。然后我们必须创建一个LC对象。该对象的参数应该是Arduino板上的数字输入引脚对LCD引脚的编号，分别为(RS, Enable, D4, D5, D6, D7)。在设置中，我们必须初始化LCD的接口，并使用开始()函数。
在循环中，我们编写主程序。使用print()函数可以在LCD上打印。的setCursor ()功能用于设置写入LCD的后续文本的显示位置。的眨眼()功能用于显示闪烁的光标和noBlink ()关闭功能光标()函数用于显示下划线光标和noCursor ()关闭功能。使用clear ()功能:我们可以清除液晶屏幕。
这是视频中第一个例子的源代码:
/* * Arduino LCD教程* *由Dejan Nedelkovski创建，* www.HowToMechatronicsbet188官方网站.com * */ #include <液晶。h> //包含液晶库lcd(1,2,4,5,6,7);//创建一个LC对象。参数:(rs, enable, d4, d5, d6, d7) void setup() {lcd.begin(16,2);//初始化LCD屏幕的接口，并指定显示的尺寸(宽度和高度)}}//在LCD延时(3000)上打印"Arduino";// 3秒延时lcd.setCursor(2,1);//设置写入LCD的后续文本将在LCD上显示的位置。打印(“LCD教程”);延迟(3000);lcd.clear ();//清除显示器lcd.blink(); //Displays the blinking LCD cursor delay(4000); lcd.setCursor(7,1); delay(3000); lcd.noBlink(); // Turns off the blinking LCD cursor lcd.cursor(); // Displays an underscore (line) at the position to which the next character will be written delay(4000); lcd.noCursor(); // Hides the LCD cursor lcd.clear(); // Clears the LCD screen }
也可以向LCD写入自定义字符。它支持最多8个字符5×8像素。我们可以通过一个8字节的数组来指定每个字符的外观。在下面的源代码中，我们可以注意到如何通过将表示5×8像素的0更改为1来指定字符的外观。在设置中，我们必须使用createChar ()函数。这个函数的第一个参数是一个0到7之间的数字，否则我们必须保留支持的8个自定义字符中的一个。第二个参数是字节数组的名称。函数将自定义字符写入显示write ()函数，并使用字符的编号作为参数。
下面是第二个自定义字符示例的源代码:
# include < LiquidCrystal。h>字节斜杠[8]={//字节数组B00001， // B表示二进制格式化器，5个数字为像素B00010, B00100, B01000, B10000, B00000, B00000, B00000，};液晶显示(1,2,4,5,6,7);//创建一个LC对象。参数:(rs, enable, d4, d5, d6, d7) void setup() {lcd.begin(16,2);//初始化LCD屏幕的界面，并指定显示LCD的尺寸(宽度和高度)。createChar(7、削减);//创建一个自定义字符在LCD上使用。最多支持8个5x8像素的字符}void loop() {for(int i=0;i<=15;i++) {lcd.setCursor(i,0);//设置写入LCD的后续文本显示的位置LCD .write(7);//写入一个字符到LCD延时(1000); // 1 second delay lcd.clear(); // Write a character to the LCD } }
