在本Arduino蓝牙教程中，我们将学习如何使用HC-05模块通过蓝牙通信来控制Arduino。你可以观看下面的视频或阅读下面的书面教程了解更多细节。
在本教程中，我做了两个例子，使用智能手机控制Arduino和使用笔记本电脑或个人电脑控制Arduino。为了不超载本教程，在我的下一个教程中，我们将学习如何配置HC-05蓝牙模块，并使两个单独的Arduino板之间的蓝牙通信作为主从设备。

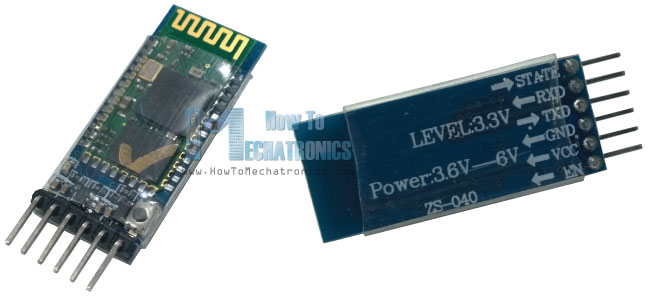

在我们开始第一个例子，使用智能手机控制Arduino之前，让我们仔细看看HC-05蓝牙模块。与只能设置为Slave的HC-06模块相比，HC-05也可以设置为Master，可以实现两个独立的Arduino板之间的通信。这个模块有几个不同的版本，但我推荐一个出现在突破板上，因为这样它更容易连接。HC-05模块是一个蓝牙SPP (Serial Port Protocol)模块，通过串口通信与Arduino进行通信。
你可以从下面的任何一个网站获得这个Arduino教程所需的组件:
- HC-05蓝牙模块................亚马逊/Banggood/阿里巴巴全球速卖通
- Arduino电路板 .................................亚马逊/Banggood/阿里巴巴全球速卖通
- 面包板和跳跃电线.........亚马逊/Banggood/阿里巴巴全球速卖通
必威外围提钱披露:这些是附属链接。作为一名亚马逊助理，我从合格的购买中获得收入。

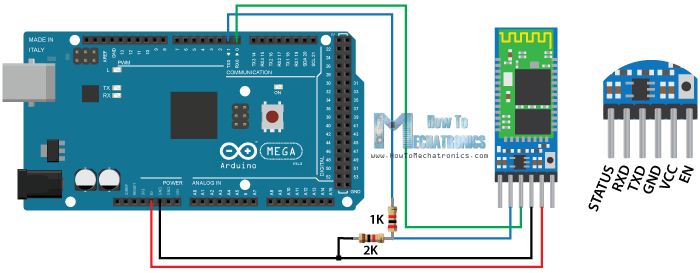

电路示意图
下面是我们需要如何将模块连接到Arduino板。
我有一个特殊的模块可以从3.6伏到6伏供电，因为它是在包含一个电压调节器的接线板上。然而，数据管脚的逻辑电压电平是3.3V。因此，为了不烧坏模块，Arduino TX(发送引脚，有5V输出)和蓝牙模块RX(接收引脚，只支持3.3V)之间的线路需要通过分压器连接。另一方面，蓝牙模块TX引脚和Arduino RX引脚之间的线可以直接连接，因为来自蓝牙模块的3.3V信号在Arduino Board上已经足够被接受为一个高逻辑。
Arduino蓝牙通信示例源代码
所以，现在我们已经准备好制作Arduino代码，用于Arduino板和智能手机之间的通信。我们将做一个简单的例子，只是打开和关闭一个LED，但它将足以理解通信。
#定义ledPin 7 int state = 0;void setup() {pinMode(ledPin, OUTPUT);digitalWrite (ledPin、低);Serial.begin (38400);//蓝牙模块的默认通信速率}void loop() {if(serial .available() > 0){//检查数据是否来自串口状态= serial .read();//从串口读取数据}if (state == '0') {digitalWrite(ledPin, LOW);// Turn LED OFF Serial。println(“领导:”);//发送回，到电话，字符串“LED: ON”状态= 0;} else if (state == '1') {digitalWrite(ledPin, HIGH);系列。println("LED: ON");; state = 0; } }
描述:首先，我们需要定义LED将连接到的引脚和一个变量，我们将在其中存储来自智能手机的数据。在设置部分，我们需要将LED引脚定义为输出，并立即将其设置为低电平。如前所述，我们将使用串行通信，所以我们需要以38400波特率开始串行通信，这是蓝牙模块的默认波特率。在serial .available()函数的循环部分中，我们将检查串行端口中是否有可用的数据需要读取。这意味着当我们将数据发送到蓝牙模块时，该语句将为真，然后使用Serial.read()函数读取该数据并将其放入“state”变量中。因此，如果Arduino接收到字符' 0 '，它将关闭LED，并使用serial .println()函数，它将通过串口将字符串“LED: off”发送回智能手机。此外，我们将把“state”变量重置为0，以便上面的两行只执行一次。注意这里的“state”变量是整数，所以当我们收到来自智能手机的字符“0”时，整数“state”变量的实际值是48，对应于字符“0”，根据美国信息交换标准代码表格这就是为什么在" if "语句中我们将" state "变量与字符' 0 '进行比较的原因。另一方面，如果接收到的字符是' 1 '，LED会亮起来，字符串" LED: On "将被发送回来。
现在代码已经准备好可以上传了，但为了做到这一点，我们需要拔下TX和RX线，因为当上传Arduino使用串行通信，所以引脚RX(数字引脚0)和TX(数字引脚1)是忙碌的。如果我们使用Arduino板的其他TX和RX引脚，我们可以避免这一步，但在这种情况下，我们将不得不使用SoftwareSerial.h库进行串行通信。
连接智能手机到HC-05蓝牙模块和Arduino

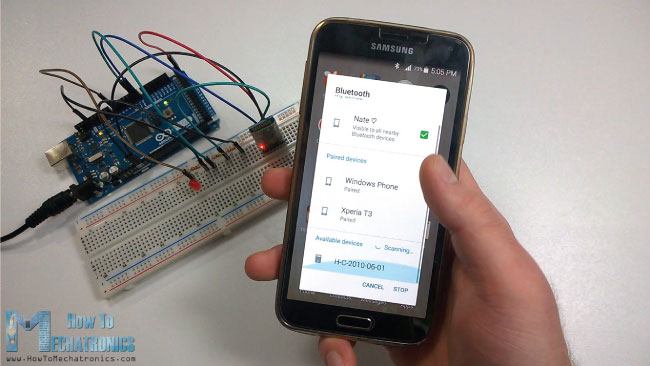

现在我们准备好将智能手机连接到蓝牙模块和Arduino。我们需要做的是激活蓝牙智能手机就会找到HC-05的蓝牙模块。
然后我们需要配对设备，HC-05模块的默认密码是1234。配对设备后，我们需要一个应用程序来控制Arduino。在Play Store中有许多应用程序是为了这个目的，它们将与我们编写的Arduino代码一起工作。但是，我为本教程使用麻省理工学院应用程序发明家在线应用程序。这是一个伟大的和易于使用的应用程序构建Android应用程序，在我的下一个教程，你可以找到一个详细的步骤指南如何构建自己的定制Android应用程序为您的Arduino项目。
你可以下载我为这个例子制作的应用程序:

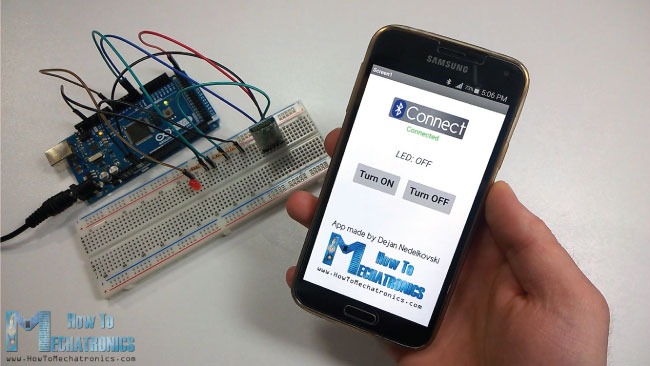

通过连接按钮，我们将智能手机连接到蓝牙模块，按钮下方的状态文本将告诉我们是否已成功连接。使用“打开”和“关闭”按钮，我们可以打开和关闭LED。按钮上面的文字是Arduino在特定按钮被按下时发送回智能手机的文字。
使用笔记本电脑或PC机通过蓝牙通信控制Arduino

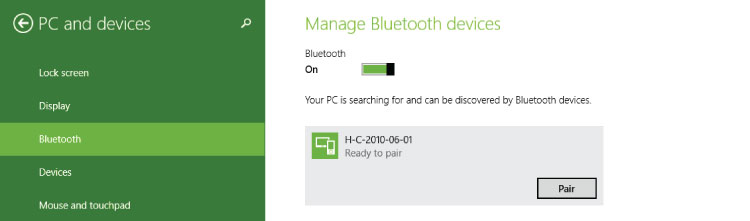

让我们看看如何使用笔记本电脑或个人电脑通过蓝牙来控制Arduino。因此，首先，我们需要将笔记本电脑与HC-05蓝牙模块配对，我们可以通过笔记本电脑蓝牙设置完成这一操作。笔记本电脑将发现HC-05模块，并使用“1234”密码，我们将对设备进行配对。

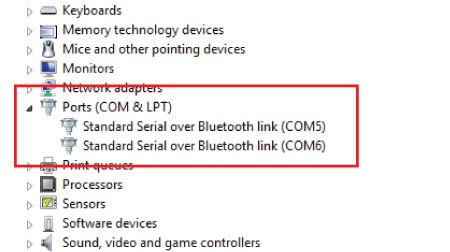

一旦我们将在笔记本设备管理器中的设备配对，在端口(COM和LPT)下，两个新的实体将出现名为“标准串行蓝牙链接”。从这里我们可以看到串口的COM端口号，设备将通过串口进行通信。
我们将继续使用前面的示例，打开和关闭一个LED并将一个字符串返回给笔记本电脑，因此我们将使用前面描述的相同的Arduino代码。
处理IDE源代码
现在使用Processing IDE，我们将制作一个控制Arduino的程序。这是源代码。
进口processing.serial。*;串行myPort;字符串ledStatus = "领导:”;Void setup(){size(450, 500);myPort = new Serial(this， "COM5"， 38400);//启动串行通信myPort.bufferUntil('\n');//定义从串口读取数据的字符。字符'\n'或'New Line'} void serialEvent (Serial myPort){//检查串口中可用的数据ledStatus = myPort. readstringuntil ('\n');//读取Arduino发送的数据(字符串“LED: OFF/ON”)，并将其放入“ledStatus”变量}填充(20、160、133); // Green Color stroke(33); strokeWeight(1); rect(50, 100, 150, 50, 10); // Turn ON Button rect(250, 100, 150, 50, 10); // Turn OFF Button fill(255); textSize(32); text("Turn ON",60, 135); text("Turn OFF", 255, 135); textSize(24); fill(33); text("Status:", 180, 200); textSize(30); textSize(16); text("Program made by Dejan Nedelkovski,\n www.HowToMechatronics.com", 80, 320); text(ledStatus, 155, 240); // Prints the string comming from the Arduino // If the button "Turn ON" is pressed if(mousePressed && mouseX>50 && mouseX<200 && mouseY>100 && mouseY<150){ myPort.write('1'); // Sends the character '1' and that will turn on the LED // Highlighs the buttons in red color when pressed stroke(255,0,0); strokeWeight(2); noFill(); rect(50, 100, 150, 50, 10); } // If the button "Turn OFF" is pressed if(mousePressed && mouseX>250 && mouseX<400 && mouseY>100 && mouseY<150){ myPort.write('0'); // Sends the character '0' and that will turn on the LED stroke(255,0,0); strokeWeight(2); noFill(); rect(250, 100, 150, 50, 10); } }
描述:我们需要包含Serial库并创建一个串行对象，以便启用串行通信，同时，还需要为led状态定义一个String变量。在设置部分中，我们需要设置程序的窗口大小并启动串行通信。至于COM端口号这里，我们需要尝试两个COM端口号之一，我们之前在设备管理器中注意到。下一行定义了串行端口的缓冲，在我们的例子中，直到有新的行，实际上，由于println()函数，Arduino每次发送字符串“LED: OFF”或“LED ON”时，都会有新的行。接下来，使用serialEvent()函数检查串口中是否有可用数据需要读取。如果是，使用readStringUntil()函数，我们将从串口读取数据，从Arduino发送，在我们的情况下，这是字符串“LED: OFF”或“LED: ON”。
在不断重复的主draw()函数中，我们制作了程序的所有图形和函数。因此，首先我们需要设置背景色、填充色、描边大小和颜色，并使用rect()函数绘制两个按钮。使用text()函数，我们打印所有文本，包括来自Arduino的ledStatus字符串。现在剩下的就是让按钮发挥作用。因此，使用第一个“if”语句，我们限制了“Turn ON”按钮的区域，所以当按钮被按下时，字符“1”将通过串口发送到Arduino，这将打开LED。下一行用于在按下按钮时突出显示按钮。同样的程序也适用于“关闭”按钮。

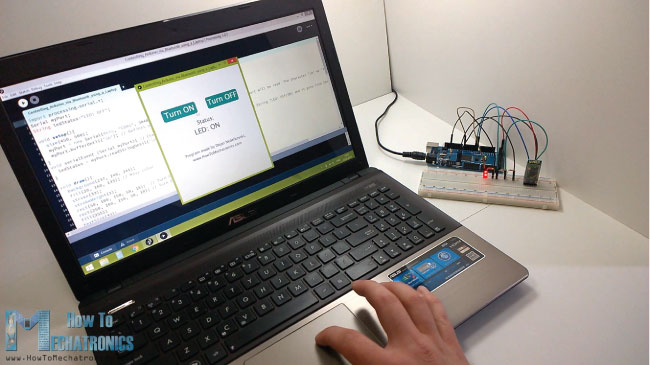

现在程序准备好了，当我们点击运行按钮时，程序会自动激活笔记本电脑和Arduino之间的蓝牙通信。HC-05蓝牙模块将开始每2秒闪一次，这表明模块已连接，我们将能够使用我们的笔记本控制LED。
这就是本教程的全部内容，但不要忘记检查我的下一个教程，在那里我们将学习如何配置HC-05蓝牙模块，并使两个单独的Arduino板之间的蓝牙通信作为主从设备。
另外，请在评论区提出任何问题，不要忘记看看我收集的Arduino项目bet188me。
