在这个电子项目中必威lol，我将向你展示如何让这棒极了，看起来无限镜子音乐VU计。你可以观看下面的视频或阅读下面的书面教程了解更多细节。

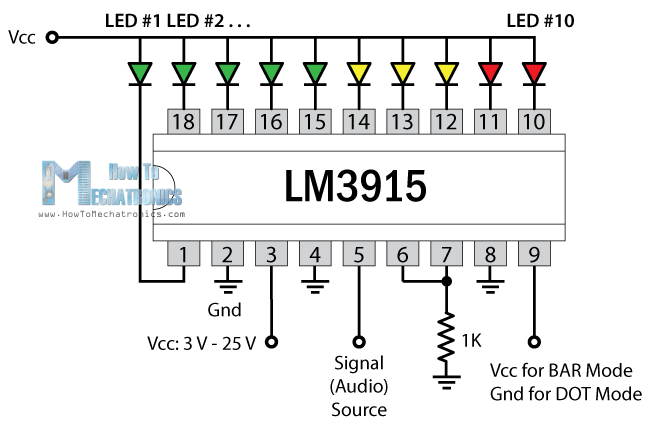

在VCC，引脚编号3和GND中，IC可以从3 V到25V供电，引脚2.模拟信号进入引脚数​​5，从6到8的引脚用于调整电压参考或感测和引脚数9用于选择栏或点模式。十个输出引脚有效低，电流从1mA到30mA，所以LED应与负极导致连接到IC输出，不需要电阻器。

现在因为10个led对于这样的项目来说太少了，我对电路原理图做了一点修改。

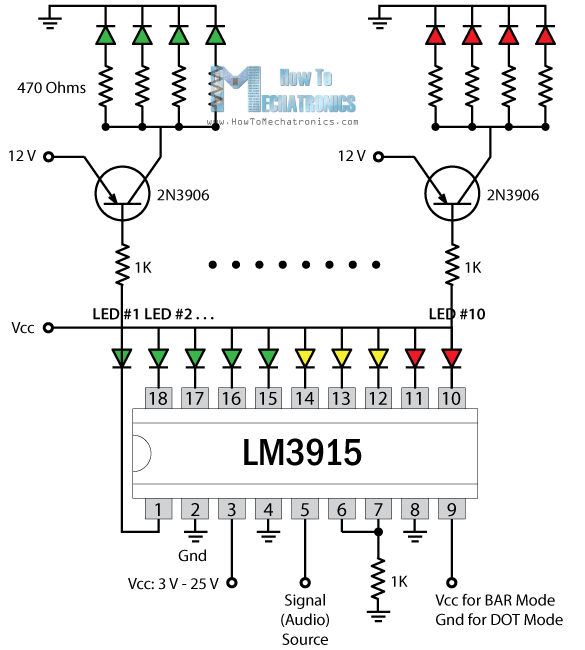

在每个输出端，我连接了一个PNP晶体管，通过一个1K的电阻来保护，在每个晶体管的集电极上，我通过470欧姆的电阻连接了4个LED。这样我就连接了40个led。

您可以从以下任何站点获得该项目所需的组件:

• lm3915 ic ..............................亚马逊/伯格多德/阿里巴巴全球速卖通
• 超亮红色led ............亚马逊/伯格多德/阿里巴巴全球速卖通
• 40 x 470欧姆电阻器...........亚马逊/伯格多德/阿里巴巴全球速卖通
• 转变…………………………………亚马逊/伯格多德/阿里巴巴全球速卖通
• 电源插孔…………………………。亚马逊/伯格多德/阿里巴巴全球速卖通
• 音频杰克 ................................亚马逊/伯格多德/阿里巴巴全球速卖通
• 电位计 .........................亚马逊/伯格多德/阿里巴巴全球速卖通
• 12 v 2适配器 .......................亚马逊/伯格多德/阿里巴巴全球速卖通
• 反射窗电影……亚马逊/伯格多德/阿里巴巴全球速卖通

必威外围提钱披露:这些是附属链接。作为一名亚马逊助理，我的收入来自符合条件的购买。

这是完整的电路图，说明了所有东西应该如何连接。

无限镜像如何工作 - 解释

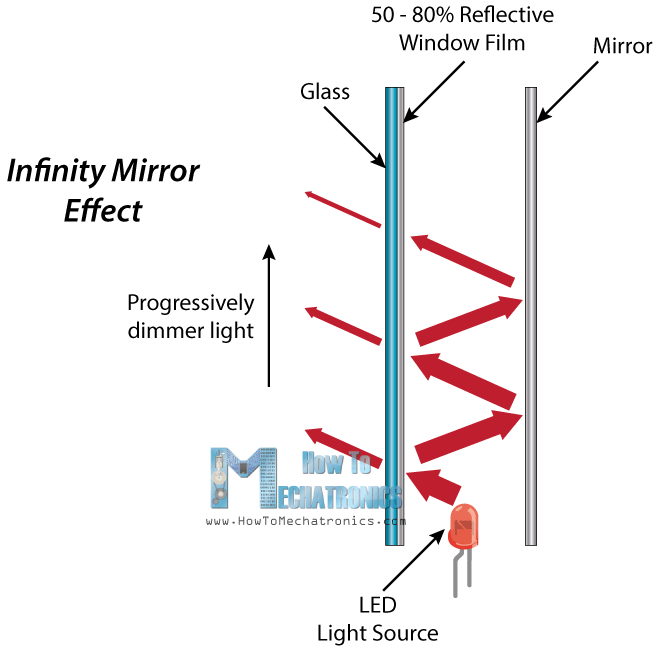

现在我们准备继续前进并开始构建无限镜子。无限镜子的点是LED或光源需要放置在镜子和附着在50-80％反射窗膜之间的镜子之间。

根据薄膜的质量和它提供的反射量，光线将继续在镜子和玻璃之间反射，但同时一些光线将通过玻璃逃逸。因此，从薄膜玻璃的另一边，你将能够看到无限效应。

建立无限镜子

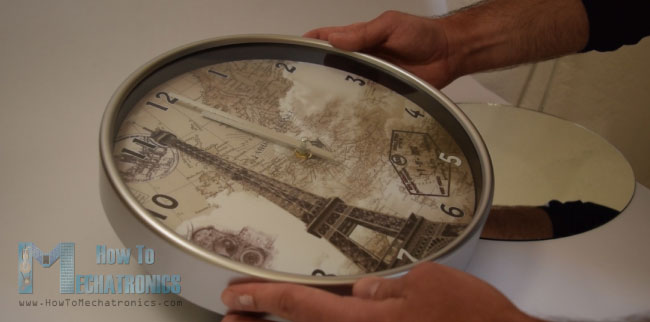

所以我在这个项目中使用的玻璃和外壳来自一个挂钟，我设法找到了一个合适的同样大小的镜子。接下来，我们需要一些东西，我们将连接led，将他们之间的镜子和玻璃。

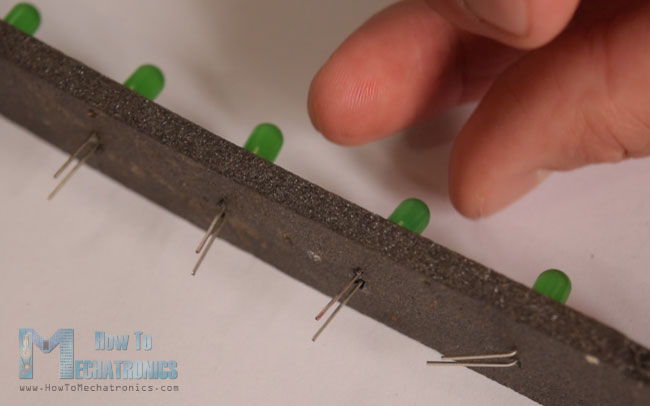

为此目的，我使用了5毫米蜱泡沫塑料，但也可以使用纸板或类似的东西。插入所有LED后，我们需要将所有负极的引线焊接在一起并将单独的电线焊接到每个正极上。

接下来，我们需要焊接所有电子元件，如在电路图前面所描述必威lol的。一旦我们完成了，我们还需要焊接从led到电路板的所有电线。

在这一点上，它可能会变得有点混乱，因为许多电线，所以您应该小心连接它们。做完这些之后，你应该测试一下电子设备是否能正常工作。必威lol

接下来，我们需要在一起组装一切。因此，在外壳中首先将拍摄的玻璃和带有LED的聚苯乙烯泡沫塑料。

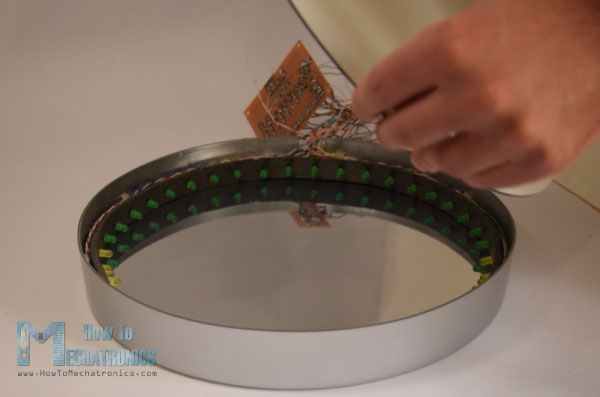

一旦他们被固定在他们的上方，镜子也被固定使用胶枪。现在剩下的就是给无限镜做个支架了。为此，我使用了一个和我需要的完全一样大小的香水金属盒。

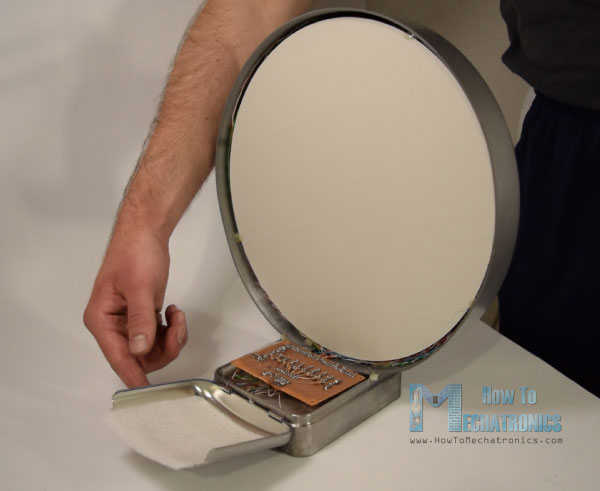

于是，我用胶枪把无限镜固定在盒子上，按尺寸割开盖子，打上孔，接上电源插孔、音频插孔、电位器和开关。

就这些，我希望你们喜欢这个电子项目。必威lol请在下面的评论部分提出任何问题。
