EasyEDA -免费电子电路必威lol和PCB设计+仿真软件审查

在本文中，请看看EasyEDA免费在线软件创建电路原理图，设计pcb以及模拟电子电路。必威lol你可以观看视频或阅读下面的书面文章。

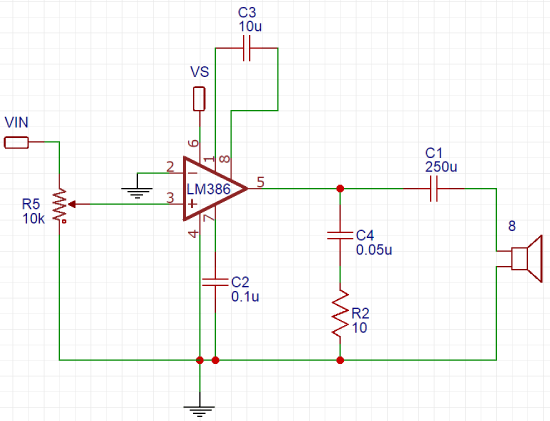

作为一个例子，我们将制作一个音频放大器的典型电路原理图。

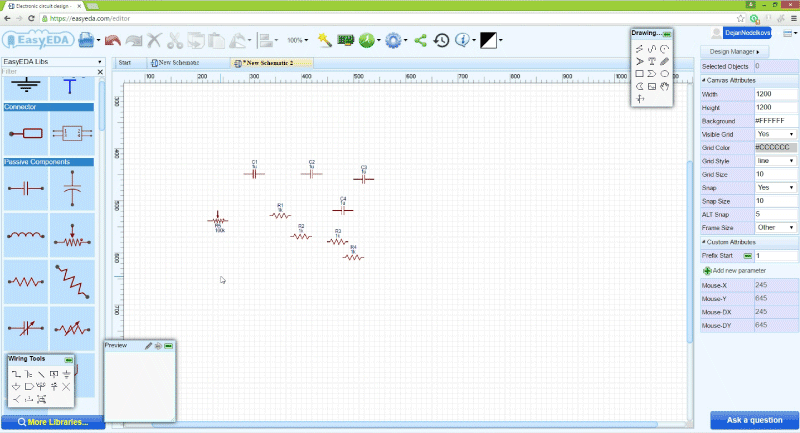

因此，一旦我们创建一个免费帐户并登录，我们就可以创建我们的第一个项目。在我们单击“新示意图”按钮后，将出现一个空白的工作区域，我们可以开始添加组件。组件位于屏幕的左侧，易物质库具有大部分基本电子元件。必威lol对于这个例子，我们需要很少的电阻器和电容器，电位器和LM386音频放大器IC，其实际上不包括在Easyeda库中。

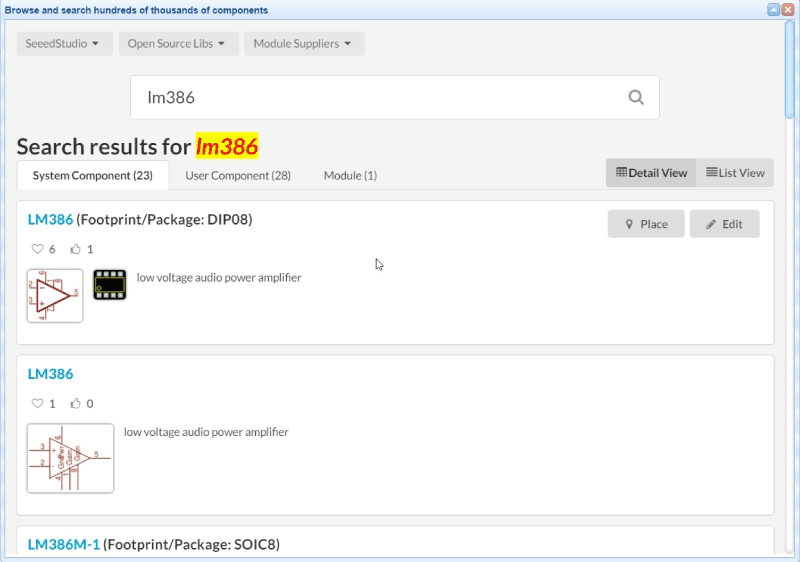

但是，这不是问题，因为我们可以为IT创建自己的符号或使用Easyeda的设计共享概念，我们可以在线找到该组件。这种共享概念非常好，它允许用户找到特定的组件，以及先前已被其他用户共享的各种电子系统的完整电路原理图。必威lol

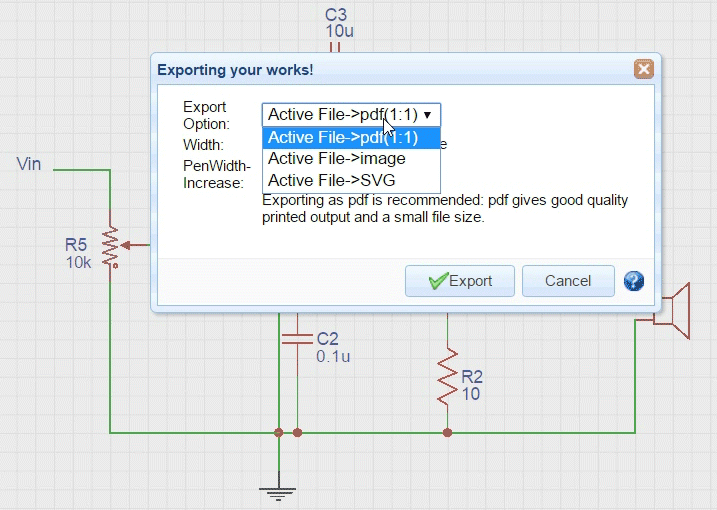

然而，一旦我们得到了所有的元件，并设置了它们的特定值，我们就会使用接线工具将所有元件连接起来，完成电路原理图。此时，我们可以使用“导出”功能将电路原理图导出为图像、pdf或svg文件。

Easyeda PCB设计

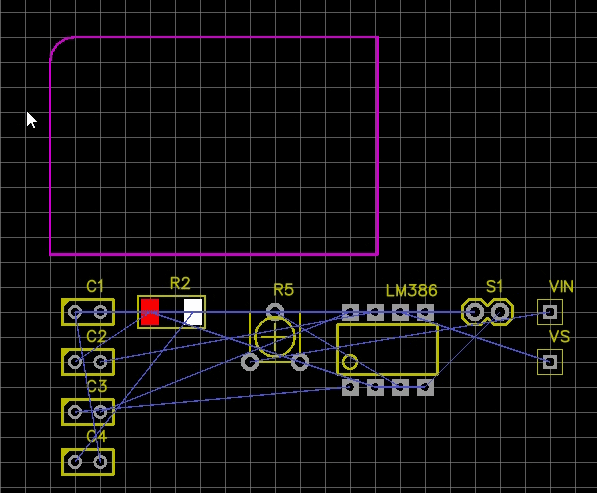

接下来让我们看看制作PCB的过程从这个电路原理图。我们只需点击“Convert Project to PCB”按钮，就可以进入PCB设计工作区。自动加载组件和单板布局。

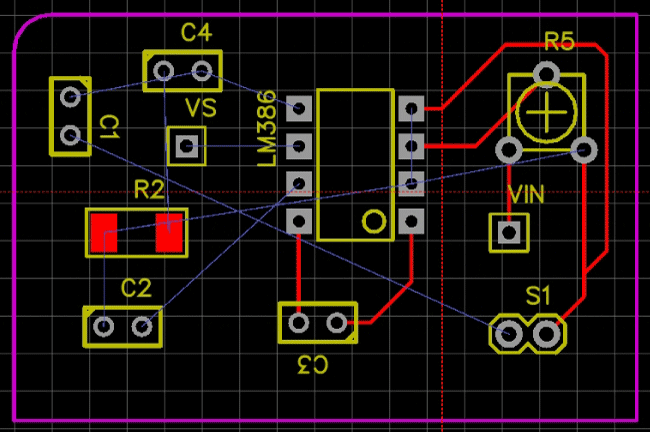

这里，首先我增加了板的面积，然后我在板上安排组件。使用跟踪工具我连接了所有的组件。跟踪工具非常直观和容易使用，你可以在顶部和底部层使用它。

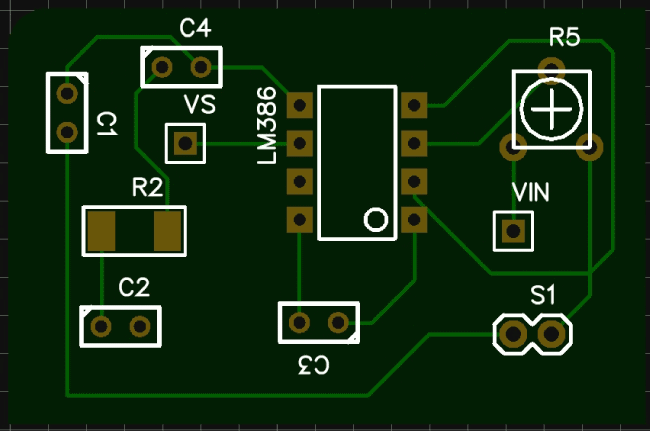

在设计板时，您可以单击“Photo View”按钮以检查电路板的样子。

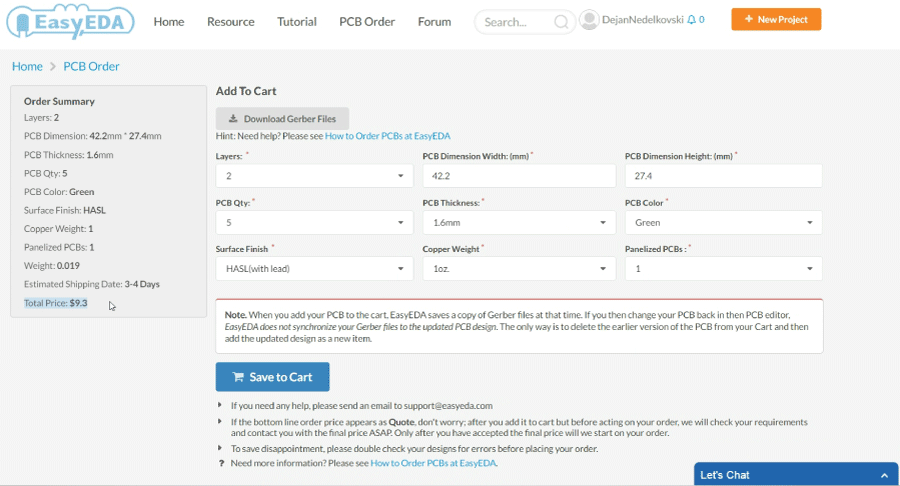

完成PCB设计后，您可以将设计导出到图像，PDF或SVG文件，或使用软件的制造输出功能。使用此功能，您可以下载电路板的Gerber文件，以及我发现特别有趣的是什么可以用easyeda订购PCB设计的可能性。您可以选择像PCB颜色，厚度，数量等的各种属性，所有这些属性都以相当合理的价格提供。

EasyEDA模拟

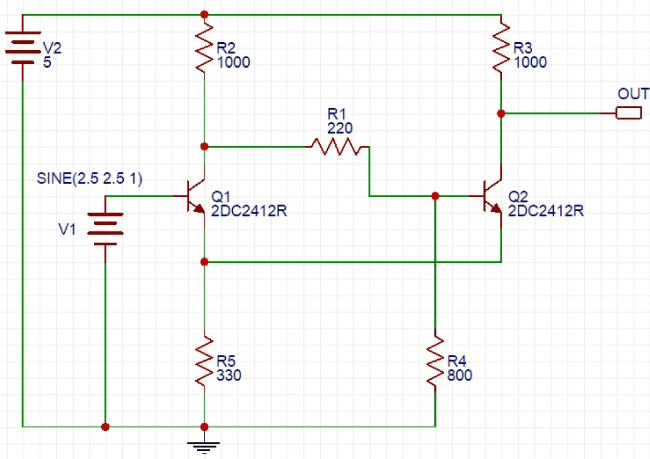

我们接下来要看的是EaysEDA的模拟可能性。作为一个例子，我将模拟基于施密特触发器的晶体管。

在我的以前的教程我已经解释了这个电路原理图是如何工作的，我在面包板上测试了它。现在使用EasyEDA模拟，我得到了同样的结果。在运行模拟之前，我们需要在原理图上附加两个电压探头，一个在输入端，一个在输出端。

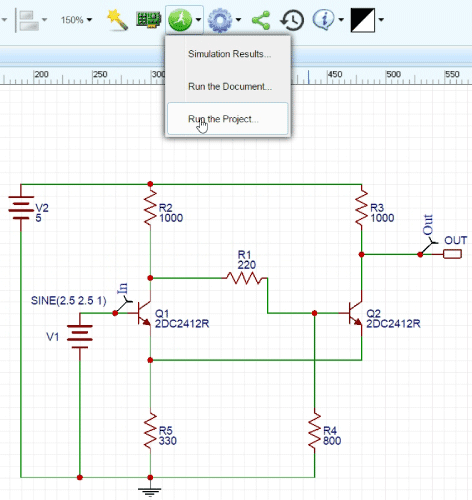

然后，我们将单击运行项目按钮，将出现一个配置窗口，我们可以在其中设置一些参数。一旦我们点击“运行”按钮，我们将在一个图表上得到结果。

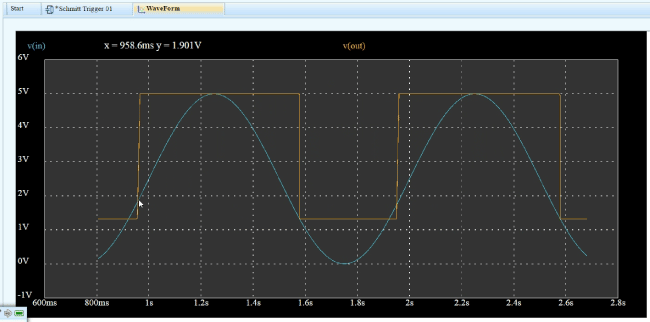

这里我们可以看到正弦输入，范围从0到5V，平方输出，高约1.9 V，低约1.3V，与我在面包板测试中得到的值相同。

这就是这个简短的复习EasyEDA免费在线软件。总的来说，该软件非常好且易于使用，以及我最喜欢的是它的制造输出功能，允许您订购并拥有伪造的PCB设计。
