555定时器IC -工作原理，框图，电路原理图

在本教程中，我们将学习555定时器如何工作，这是有史以来最受欢迎和广泛使用的ic之一。你可以观看下面的视频或阅读下面的书面教程。

betway它是如何运作的，内部原理图和框图

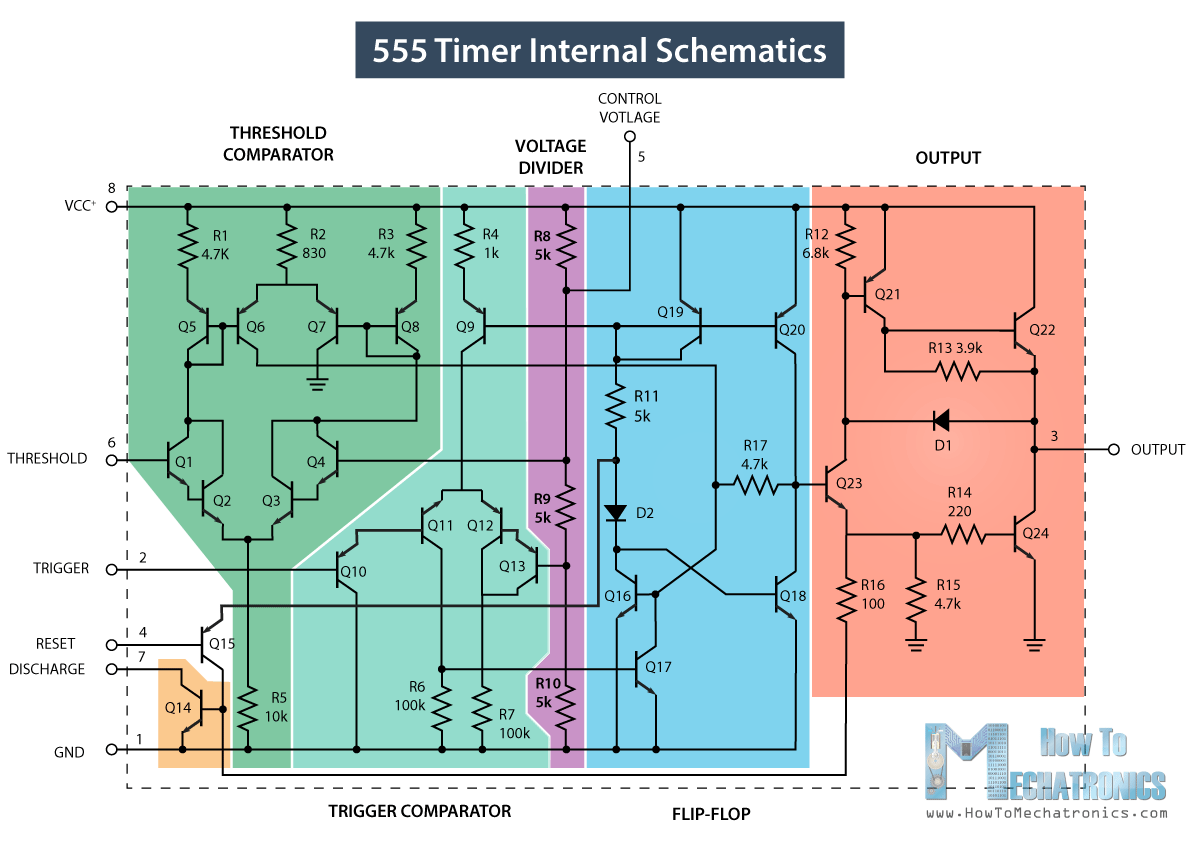

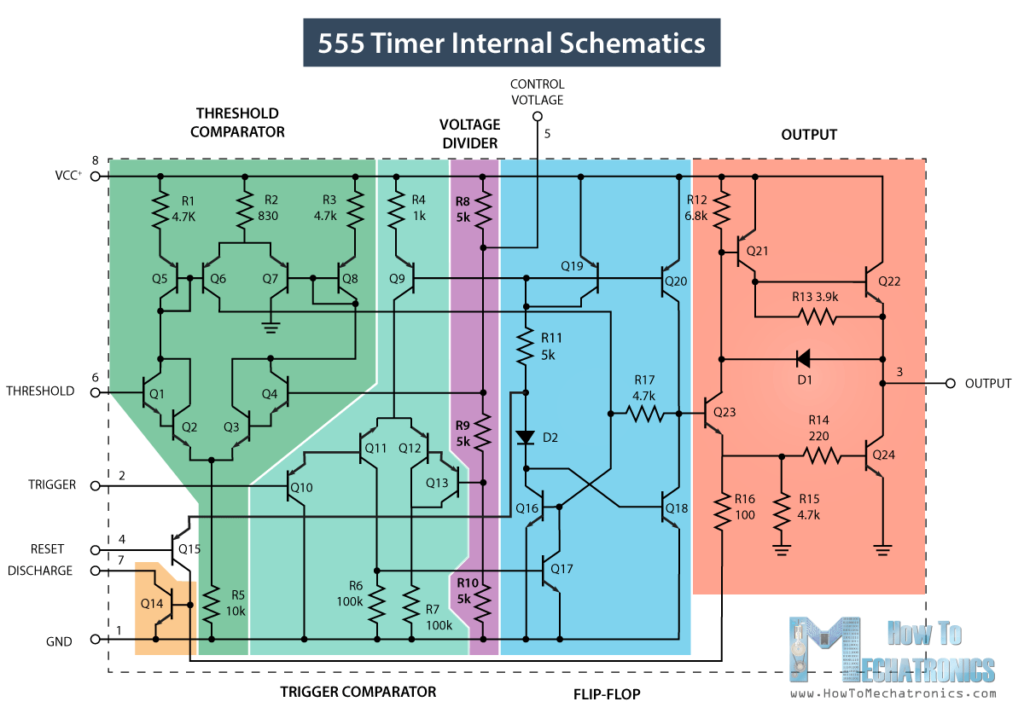

让我们仔细看看555个定时器内部的内容，并解释它在三种模式中的每一个中的工作原理。betway这是555个定时器的内部原理图，由25个晶体管，2个二极管和15个电阻组成。

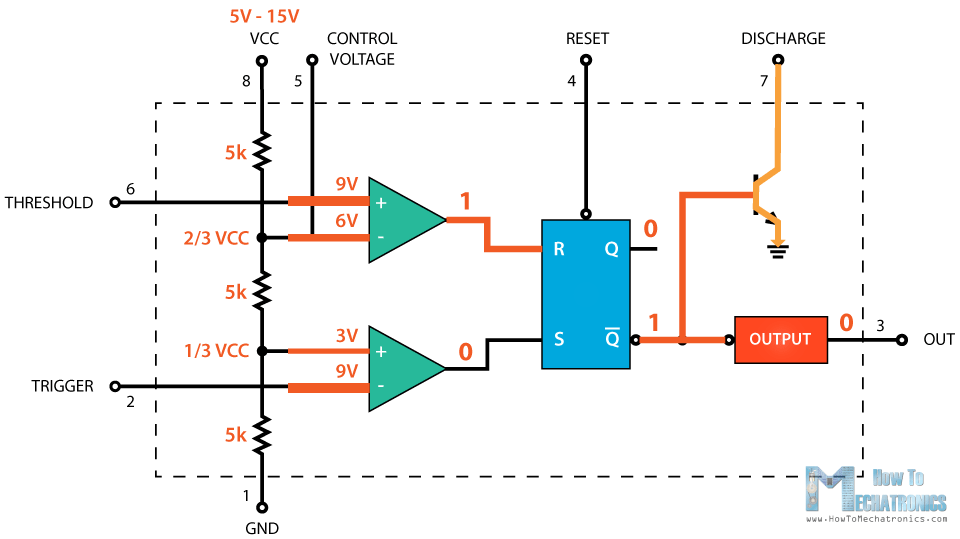

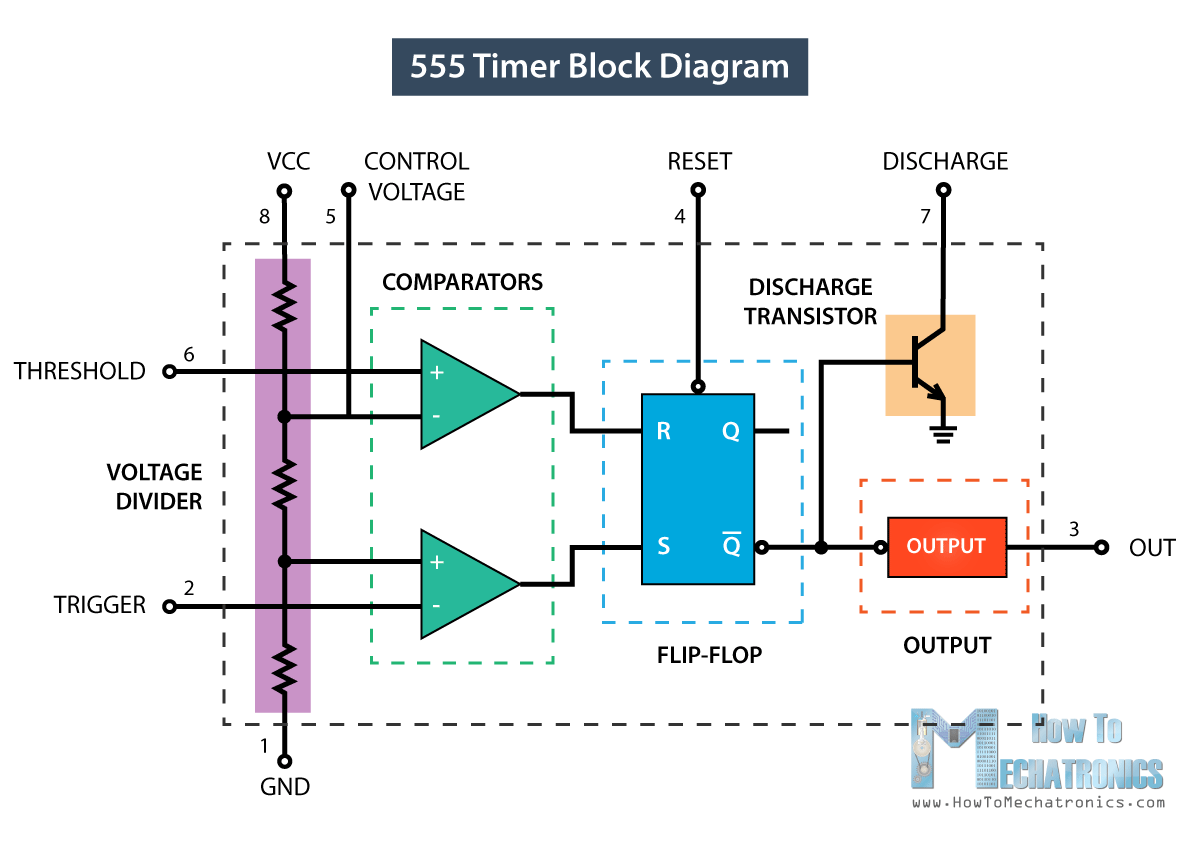

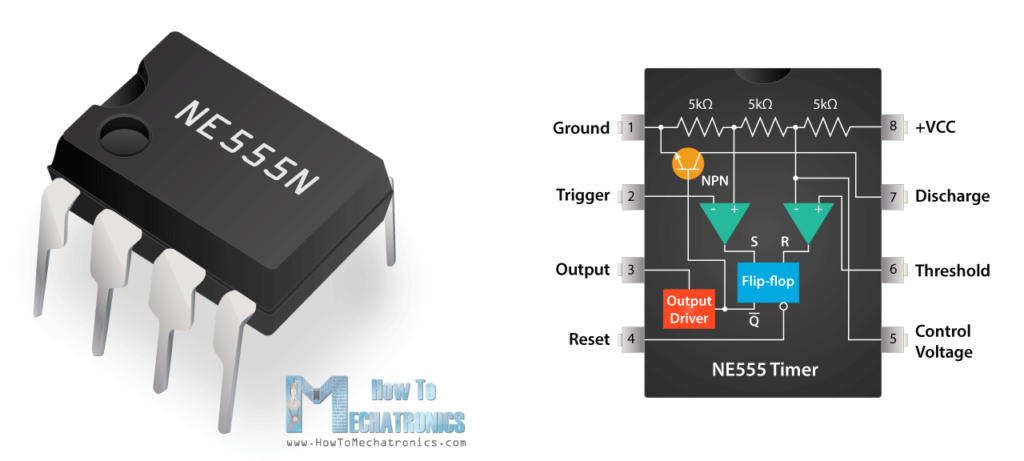

用块图表示，它由2组成比较器,一个拖鞋，分压器，放电晶体管和输出级。

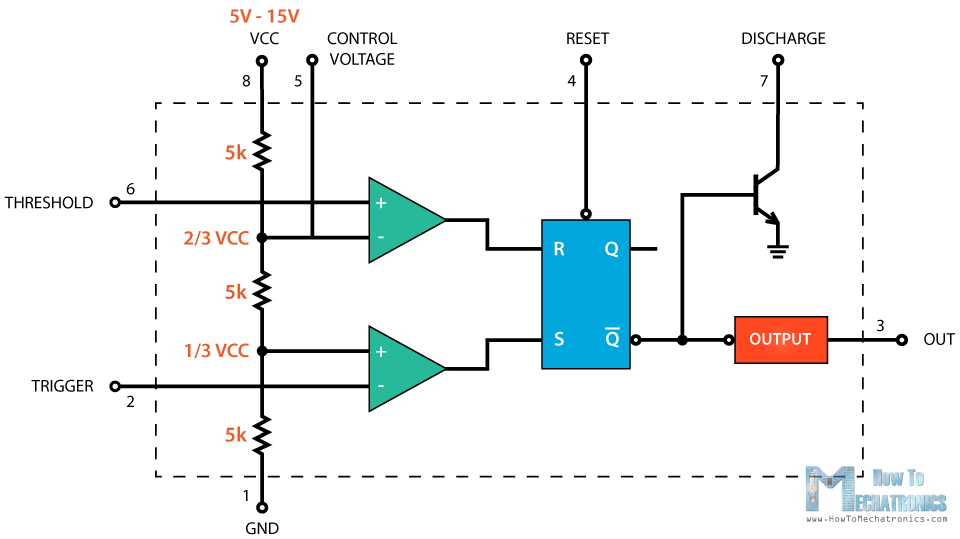

分压器由三个相同的5k电阻组成，分别在供电电压的1/3和2/3处产生两个参考电压，范围从5到15V。

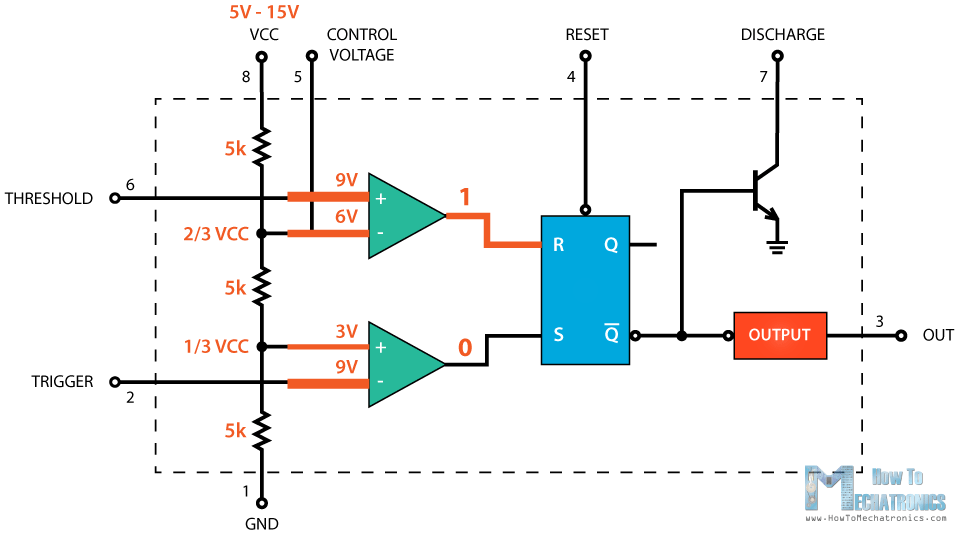

接下来是两个比较器。比较器是电路元件，其比较其正（非反相）和负（反相）输入端子处的两个模拟输入电压。如果正极端子处的输入电压高于负端子处的输入电压，则比较器将输出1.反之亦然，如果负输入端子处的电压高于正端子处的电压，则比较器将输出0。

第一比较器负输入端子连接到分压器处的2/3参考电压和外部“控制”引脚，而正输入端子到外部“阈值”引脚。

另一方面，第二比较器负输入端子连接到“触发”引脚，而正输入端子在分压器处的1/3参考电压。

因此，使用三个引脚，触发，阈值和控制，我们可以控制两个比较器的输出，然后将其馈送到触发器的R和S输入。当R为0且S为1时，触发器将输出1，反之亦然，当R为1并且s为0时，它将输出0。另外，可以通过称为“复位”的外部引脚重置触发器。可以覆盖两个输入，从而随时重置整个计时器。

触发器的Q-bar输出到输出级或输出驱动器，可以产生或吸收200mA的电流到负载。触发器的输出也连接到一个晶体管上，该晶体管将“放电”引脚连接到地面。

555定时器-双稳态模式

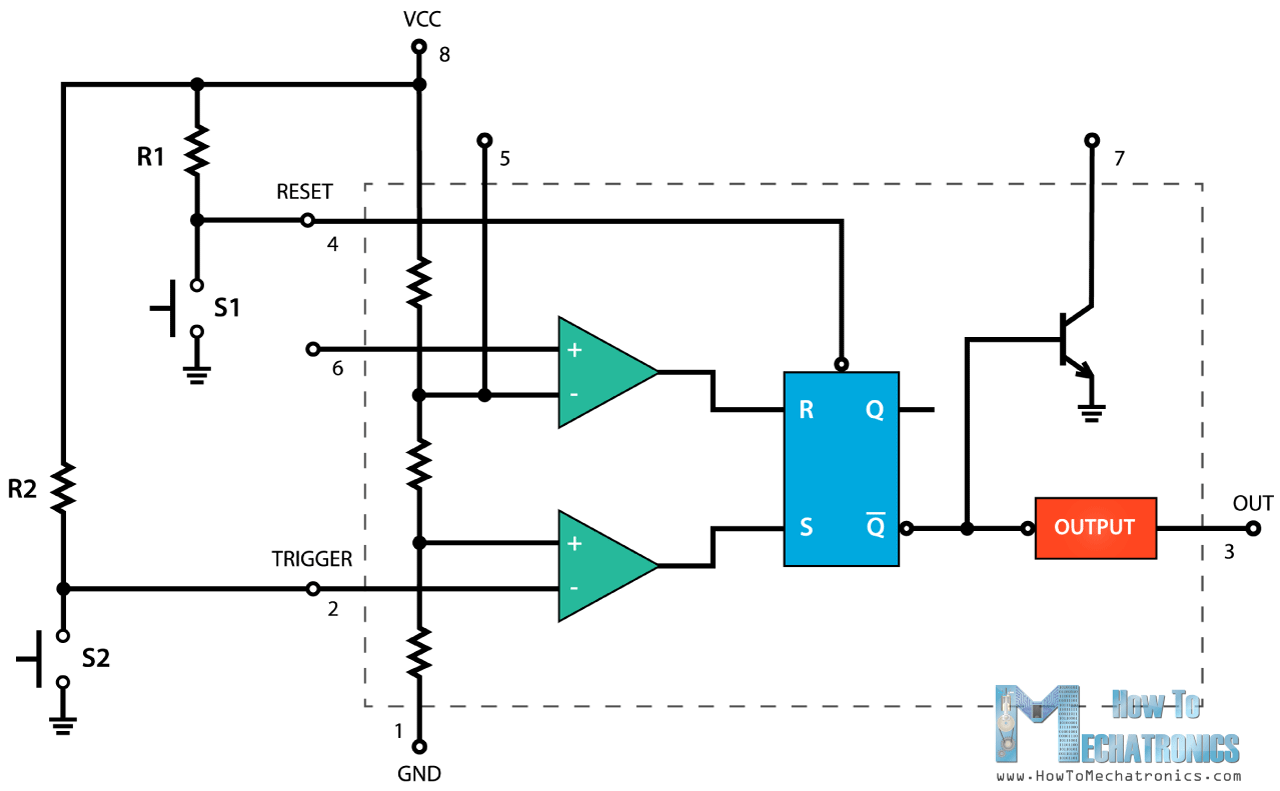

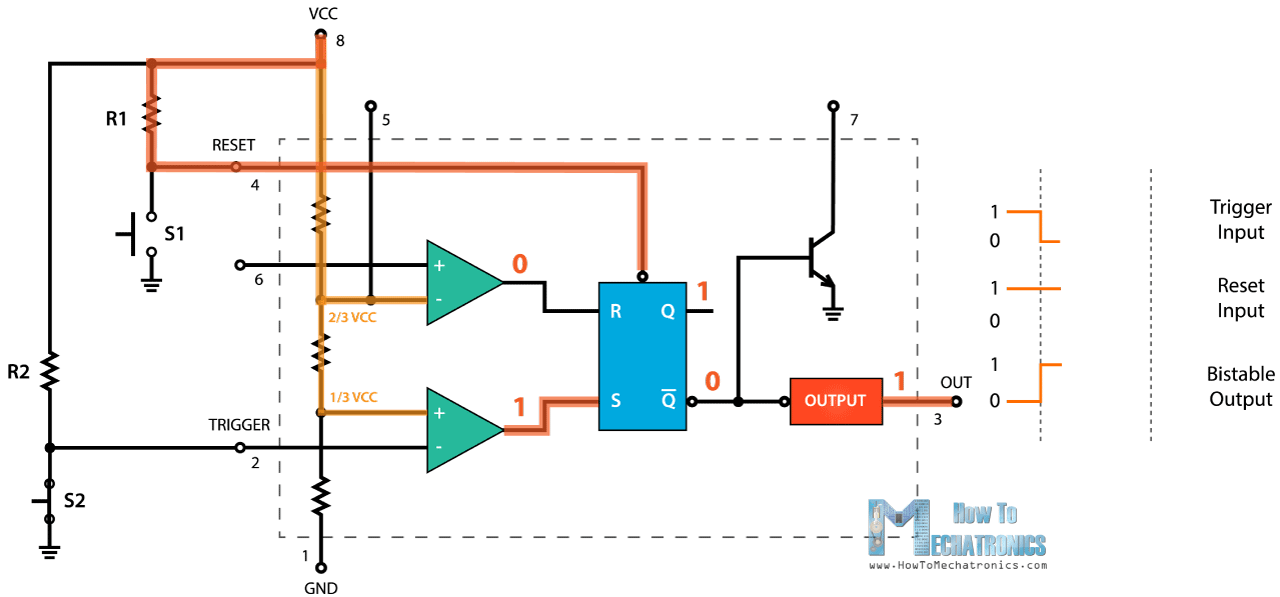

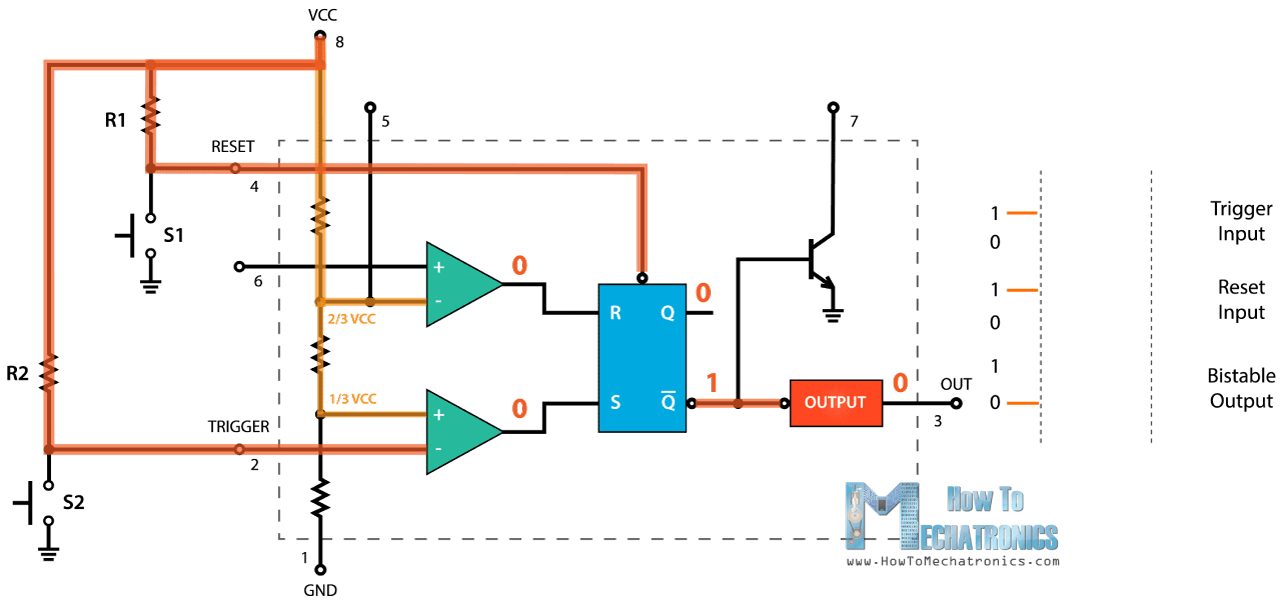

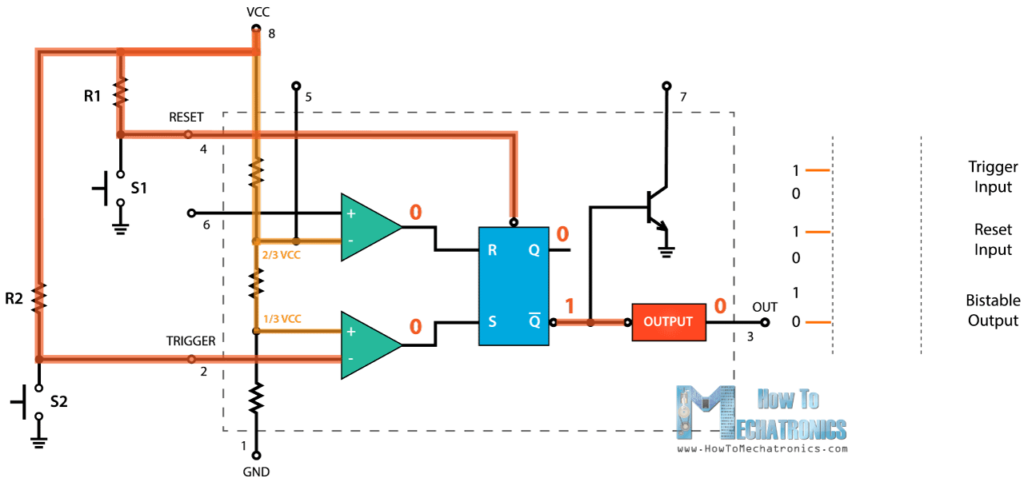

现在让我们创建一个以双稳态模式运行的555计时器的示例。为此，我们需要两个外部电阻和两个按钮。

IC的触发和复位引脚通过两个电阻连接到VCC，它们总是高。两个按钮连接在这些引脚和地面之间，因此如果我们按住它们，则按下输入状态将是低的。

最初，两个比较器的输出为0，因此触发器的输出以及555定时器的输出为0。

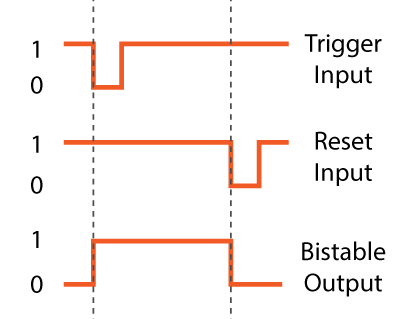

如果我们按下触发器按钮，触发输入的状态将变低，因此比较器将输出高电平，这将使触发器Q-Bar输出降低。输出级将反转此问题，555计时器的最终输出将很高。

即使触发按钮没有被按下，输出仍然是高的，因为在这种情况下触发器的输入R和S将是0，这意味着触发器不会改变之前的状态。为了降低输出，我们需要按下复位按钮，复位触发器和整个集成电路。

相关教程:什么是施密特触发器|betway怎么运行的

555定时器 - 单稳态模式

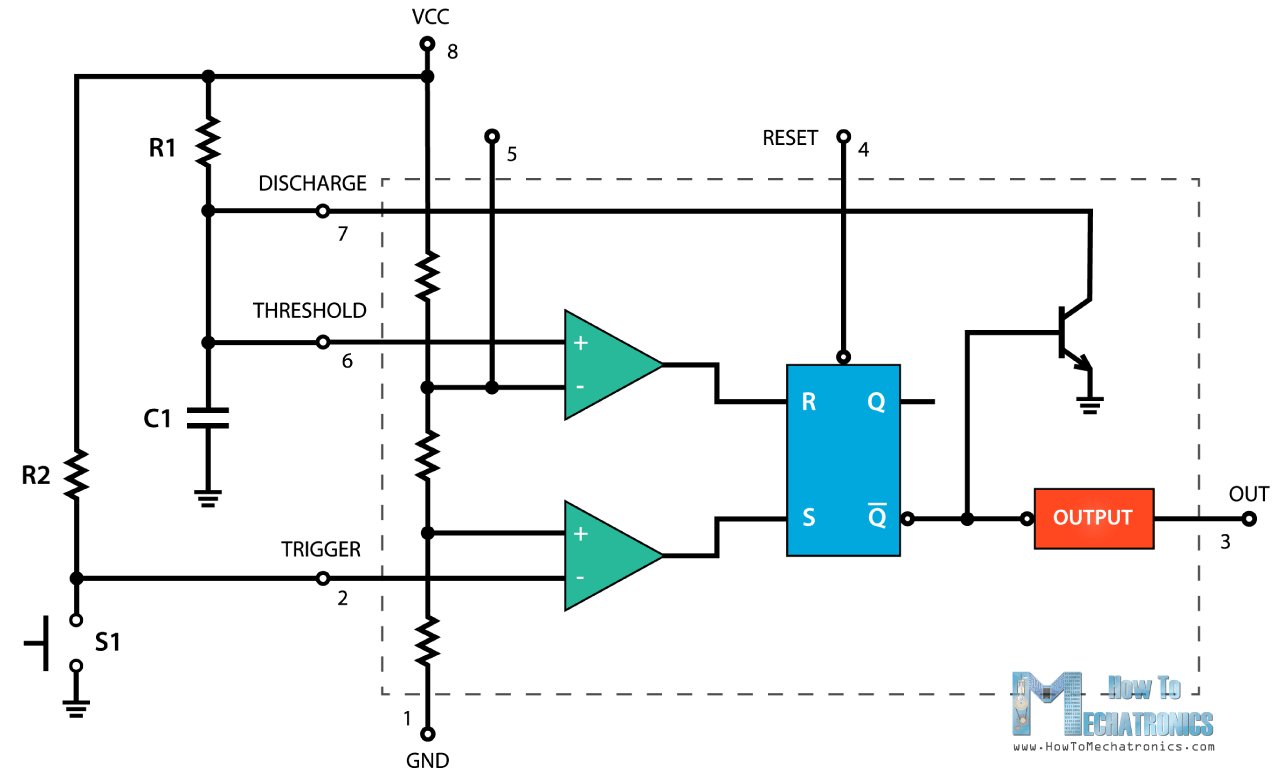

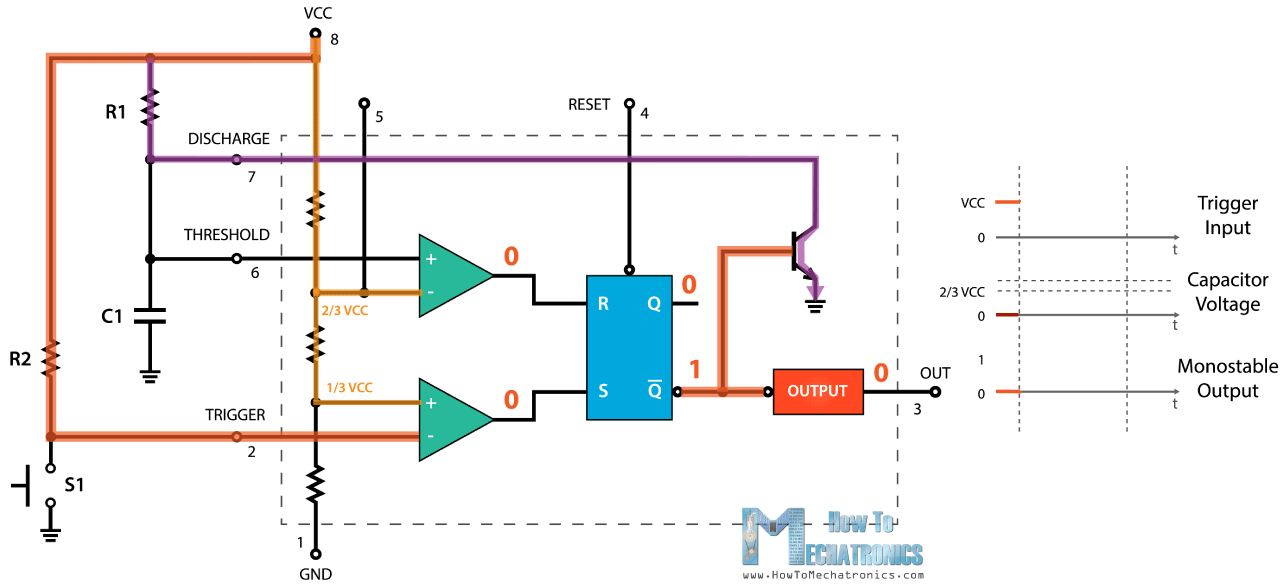

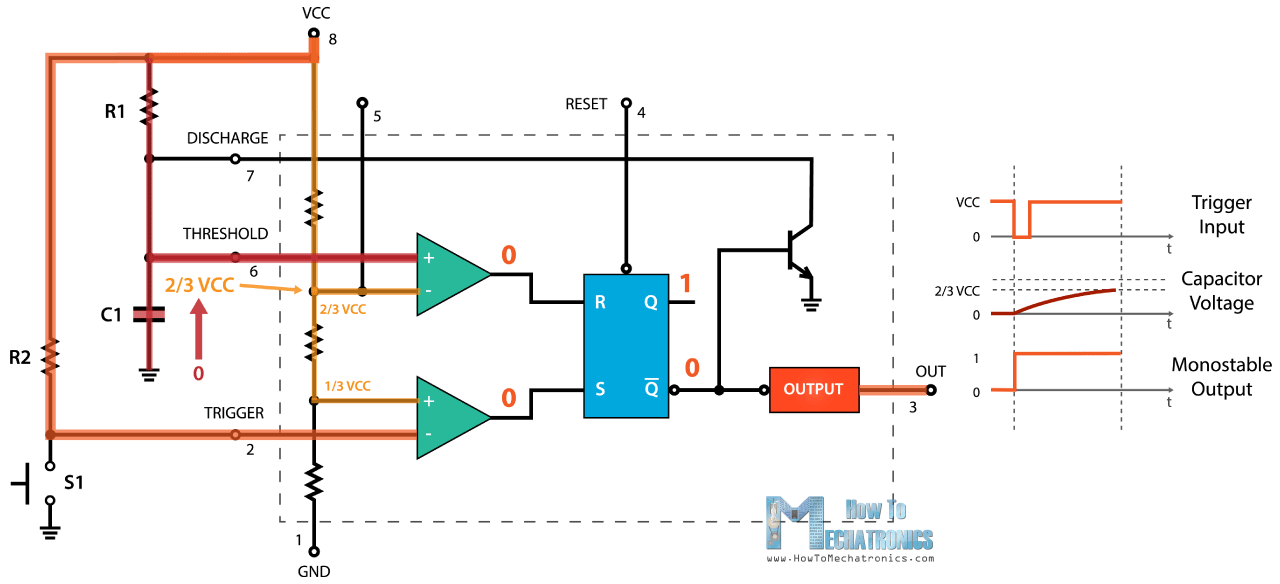

接下来，让我们看看555计时器如何在单稳态模式下工作。这是一个电路的例子。

触发输入通过电阻器连接到VCC保持高。这意味着触发比较器将输出0到触发器的S输入。另一方面，阈值引脚是低的，这使得阈值比较器也为0。阈值引脚实际上很低，因为触发器的Q-bar输出很高，这使放电晶体管保持活跃，所以来自源端的电压将通过晶体管接地。

为了改变555定时器输出状态到高，我们需要按下触发引脚上的按钮。这将触发引脚接地，或者输入状态将为0，因此比较器将输出1到触发器的S输入。这将导致Q-bar输出去低，555定时器输出高。同时，我们可以注意到放电晶体管是关闭的，所以现在电容C1将开始通过电阻R1充电。

555定时器将保持在该状态，直到电容器两端的电压达到所提供电压的2/3。在这种情况下，阈值输入电压将更高，并且比较器将输出1到触发器的R输入。这将使电路引入初始状态。Q-Bar输出将变高，这将激活放电晶体管，并使IC输出再次低。

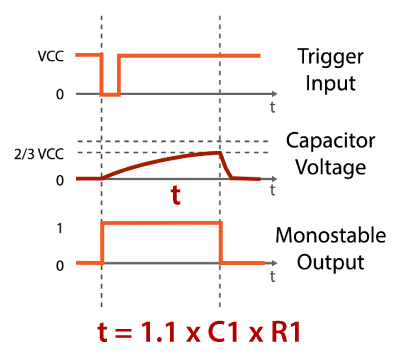

因此，我们可以注意到555计时器的输出量高的时间量很高，这取决于电容器需要充电的时间到2/3的供应电压，这取决于电容器C1和所述的值电阻R1。我们实际上可以使用以下公式计算这一时间，T = 1.1 * C1 * R1。

555定时器 - 觉得

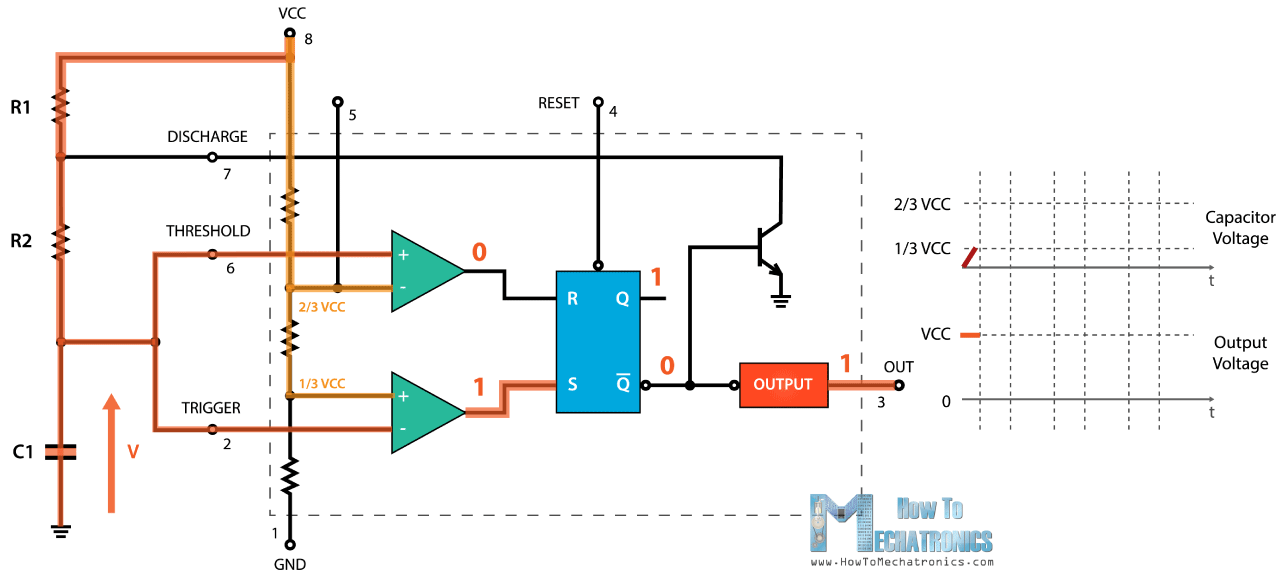

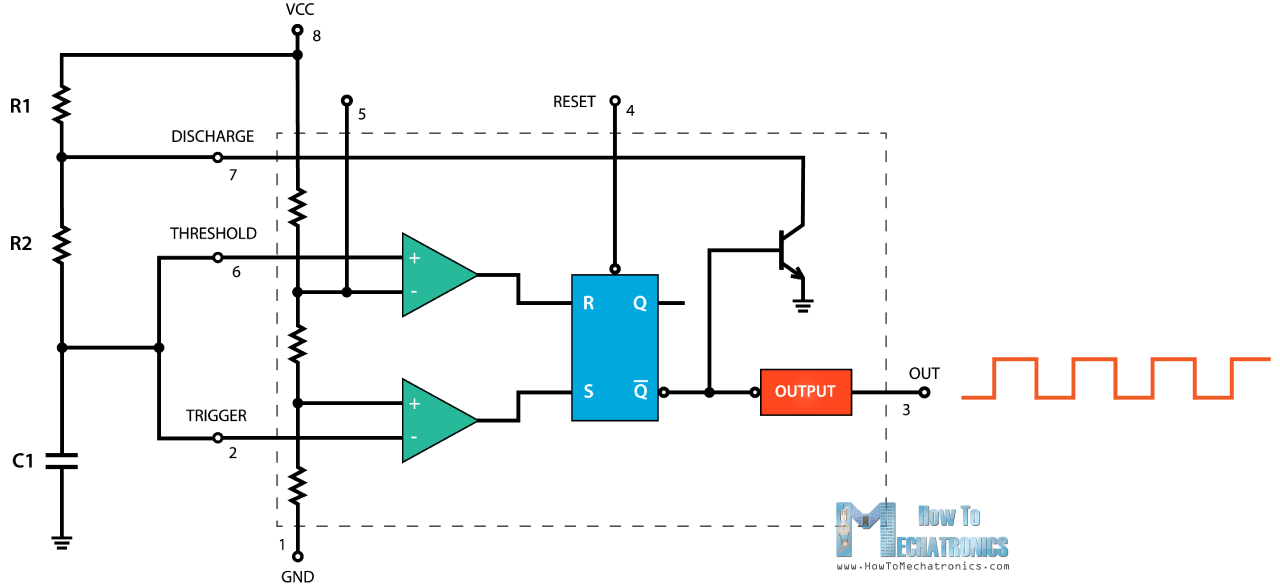

接下来，让我们看看555个定时器如何以令人瞩目的模式工作。在此模式下，IC成为振荡器或也称为自由运行多谐振荡器。它没有稳定状态，在高低之间连续切换，无需应用任何外部触发。这是一个以令人惊叹模式运行的555计时器的示例电路。

我们只需要两个电阻和电容器。触发器和阈值引脚彼此连接，因此不需要外部触发脉冲。最初，电压源将从电阻器R1和R2开始对电容器充电。充电时，触发比较器将输出1，因为触发引脚处的输入电压仍然低于提供电压的1/3。这意味着Q杆输出是0并且放电晶体管关闭。此时555计时器的输出很高。

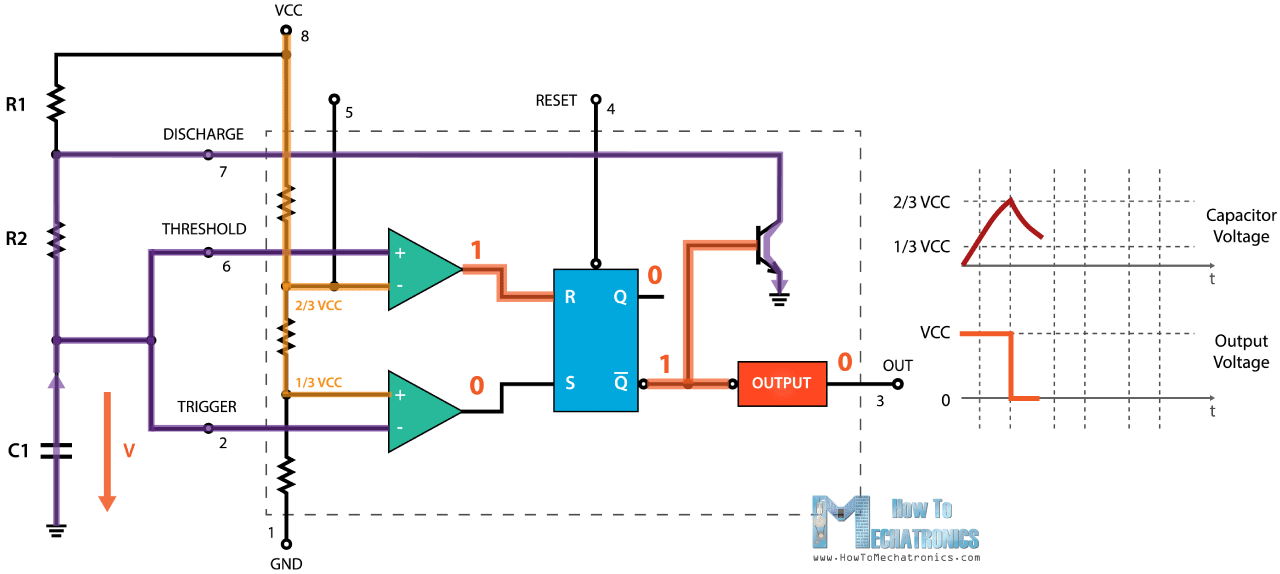

一旦穿过电容器的电压达到供电电压的1/3，触发比较器将输出0，但在这一点上不会做任何改变，因为触发器的R和S输入都是0。所以电容上的电压将持续上升，一旦达到供电电压的2/3，阈值比较器将输出1到触发器的R输入。这将激活放电晶体管，现在电容将开始放电通过电阻R2和放电晶体管。此时555定时器的输出很低。

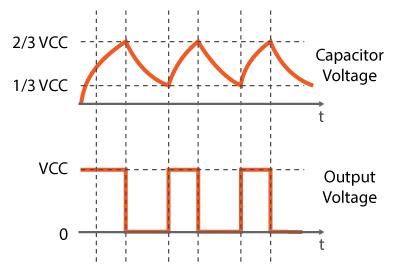

当放电时，电容上的电压开始下降，阈值比较器马上开始输出0，实际上没有任何变化，因为现在触发器的R和S输入都是0。但是一旦通过电容的电压下降到供电电压的1/3，触发比较器将输出1。这将关闭放电晶体管和电容将开始再次充电。因此，这个在2/3到1/3的供电电压之间的充放电过程将继续独立运行，从而在555定时器输出上产生一个方波。

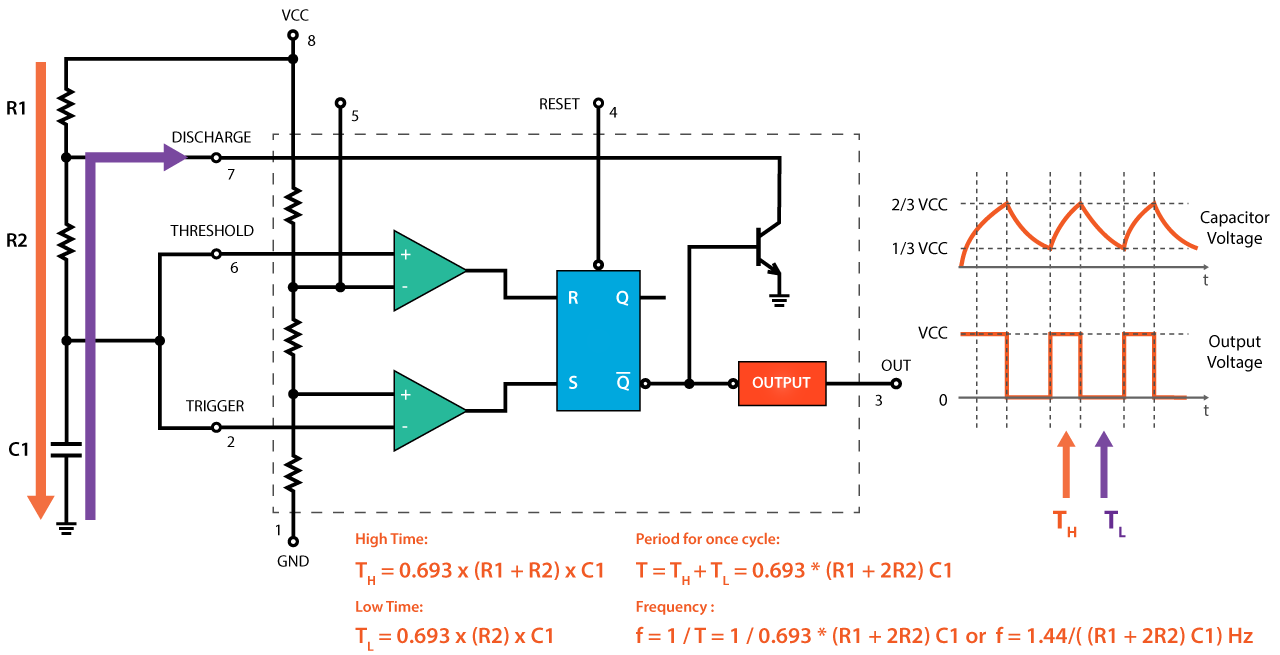

我们可以使用所示公式计算输出高和低的时间。高时间取决于R1和R2的电阻，以及电容器的电容。另一方面，低时间仅取决于R2的电阻和电容器的电容。如果我们总结高低，我们将获得一个周期的时期。另一方面，频率是在一秒钟内发生的次数，所以在这个时段中的一个将提供平方波输出的频率。

如果我们对这个电路做一些修改，例如，用可变电阻或电势计改变R2电阻，我们可以立即控制方波的频率和占空比。但是，在我的下一个视频中我们会做更多PWM直流电动机速度控制器使用555计时器。

我希望您喜欢本教程并学到了一些新东西。请在下面的评论部分提出任何问题。
