晶体管施密特触发器

在前面的教程中我们解释过施密特触发器是什么,它是如何工作的betway使用运算放大器。现在,在本教程中,我们将解释基于施密特触发器的晶体管。

betway


施密特触发器是一种逻辑输入类型,为上升边缘和下降边缘提供迟滞或两个不同的阈值电压水平。这是很有用的,因为它可以避免在输入信号有噪声时产生的误差,而我们想从噪声信号中得到方波信号。晶体管施密特触发电路包含两个晶体管和五个电阻。为了更好地解释,我将给这些组件赋值,然后我将演示并在一个原型板上构建这个电路,以了解它真正的工作方式。

Transistor-Schmitt-Trigger-04

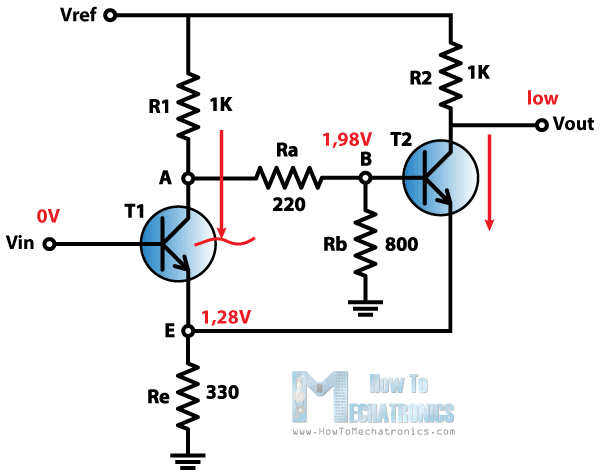

我们从这里开始。我们假设输入Vin是0v。这意味着晶体管T1被切断并且不导电。另一方面,晶体管T2是导电的,因为我们在B节点有大约1.98 V的电压,我们可以把电路的这一部分看作分压器,并使用这个表达式计算电压。

Transistor-Voltage-Divider-Equations02

因为晶体管T2是导电的,所以输出电压会很低发射极的电压会比晶体管基极的电压低0.7 V,也就是1。28 V。

Transistor-Schmitt-Trigger-05

晶体管的发射极T1与晶体管的发射极T2所以他们在同一电压水平的1.28 V这意味着晶体管T1将打开当电压Vin的基础将是0.7 V以上这个值为1.28 V,约1.98 V。

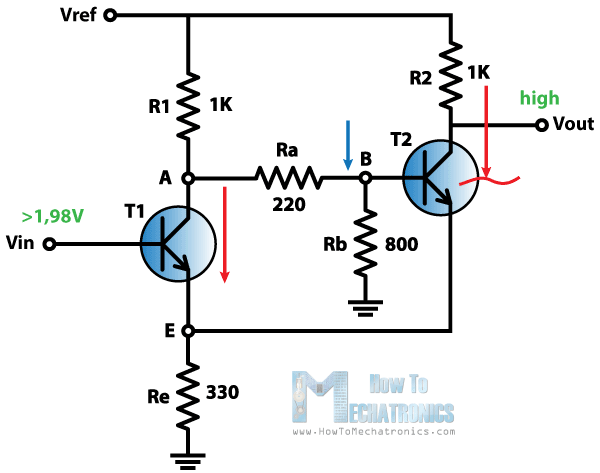

当我们增加Vin输入值并越过这个值1。98时晶体管T1就会开始导电。这将导致晶体管T2基部的电压下降并切断晶体管。由于晶体管T2不再导电,输出电压将升高。

Transistor-Schmitt-Trigger-06

接下来,晶体管T1基极处的电压Vin将开始下降,当基极电压高于发射极电压0.7 V时,晶体管将关闭。当发射极的电流下降到一个点时,晶体管将进入正向有源模式,这就会发生。

在这种模式下,集电极电压将升高,这也将增加晶体管T2基部的电压。这将导致少量的电流流过晶体管T2,这将进一步降低发射极的电压,并导致晶体管T1关闭。在我们的例子中,Vin输入需要降至1.3 V左右才能关闭晶体管T1。

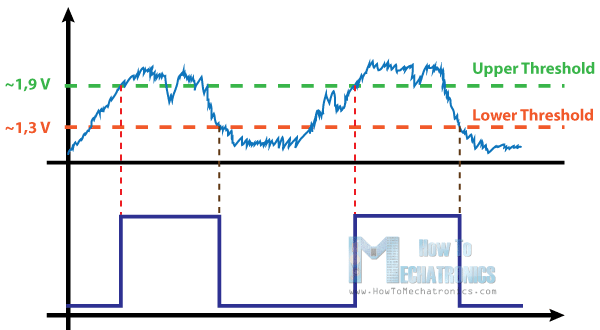

就是这样。现在这个循环不断重复。我们有两个阈值,高阈值是1。9伏低阈值是1。3伏。

Signal-Input-Two-Thresholds

在一个原型板上有这个电路的演示,可以在上面附加的视频的结尾找到它。
