在本教程中，我们将学习什么是施密特触发器以及它是如何工作的。betway你可以观看下面的视频或阅读下面的书面文章。

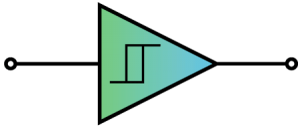

施密特触发器是一种逻辑输入类型，为上升边缘和下降边缘提供迟滞或两个不同的阈值电压水平。这是很有用的，因为它可以避免在输入信号有噪声时产生的误差，而我们想从噪声信号中得到方波信号。

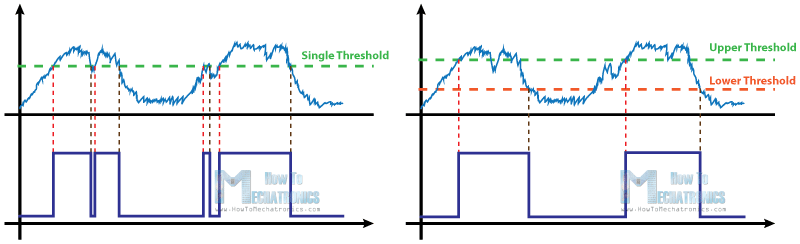

举个例子，如果我们有一个这样的噪声输入信号，这意味着有两个脉冲，一个只有一个设定值或阈值的设备，可能会得到不正确的输入它可能会记录两个以上的脉冲就像这个图中所示。如果我们对相同的输入信号使用施密特触发器，我们将得到两个脉冲的正确输入，因为两个不同的阈值。这就是施密特触发器的原始功能，将有噪声的方波、正弦波或慢边输入转换成干净的方波。

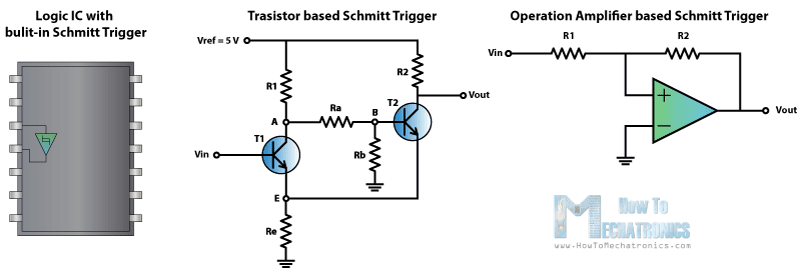

有许多逻辑电路在输入端有内置的施密特触发器，但它也可以用晶体管来制造，或者更容易地使用运算放大器，或者比较器，然后加一些电阻和一个正反馈。

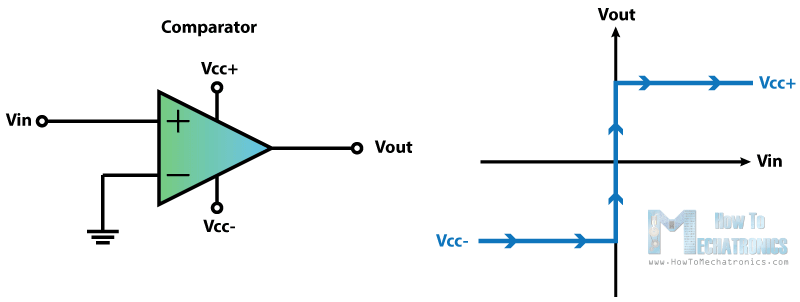

这里我们有一个运放，它的反相输入连接到地，或者零伏特，而非反相输入连接到电压输入，V_在。所以这实际上是一个比较器比较非反相输入和反相输入或者在这个例子中输入电压V_在为0 V。所以当V_在当电压低于0伏时，比较器的输出电压为负V_CC如果输入电压高于0伏，输出电压就是正的V_CC。

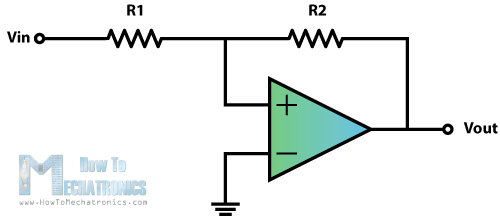

现在，如果我们增加一个正反馈，将输出电压连接到非反相输入端，在输出端之间有一个电阻，在V之间有另一个电阻_在而非反相输入我们会得到施密特触发器。现在输出将从V切换_CC- V_CC+当电压在A节点将交叉0伏。

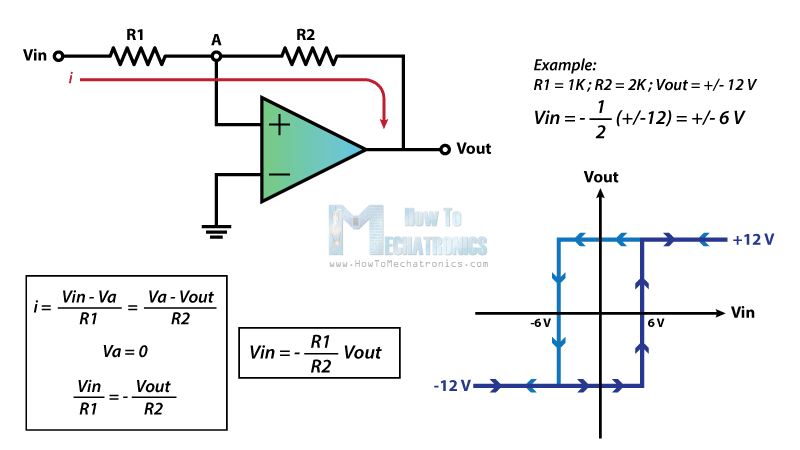

这意味着现在通过调整电阻的值，我们可以设定V的值_在输入开关将使用下列方程式发生。我们得到这些方程和下面的关系。通过这条线的电流i等于V_在- - - - - - V_一个除以R₁以及…_一个- - - - - - V_出除以R₂。如果我们替换V_一个有了0，当我们需要这个值来进行转换时，我们会得到最终的方程。例如，如果输出是-12伏，而V_在输入是负的和上升，开关从- 12v到+ 12v将发生在6伏特根据公式和电阻的值，反之亦然，当V_在从+ 12V到- 12V的开关将发生在-6伏。

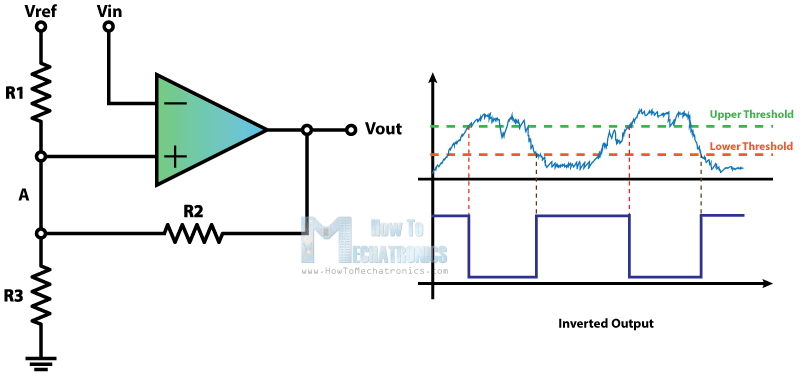

为了得到两个不同的非对称阈值，我们可以使用逆变单功率施密特触发器电路。这里的V_裁判电压等于V_CC的运放。因为V_在输入端连接到运放的反相输入端，当运放的输出端达到上阈值时，输出端关闭到0伏，当运放的输出端下降到下阈值时，输出端打开到5伏。

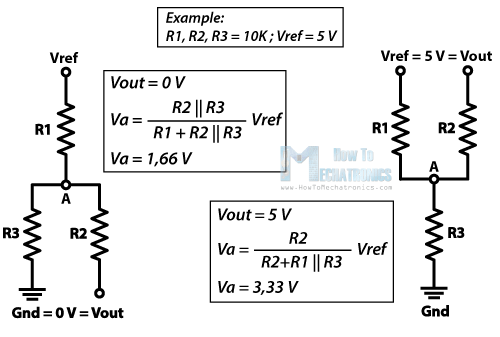

这是一个我们如何计算阈值的例子。V_裁判和V_CC将是5伏和三个电阻将是相同的10k欧姆。所以我们现在需要计算的是A节点的电压。在第一种情况下，当输出为0v时，我们的电路就像这样，一个简单的分压器和V的值_一个等于1。66 V。这意味着V_在输入电压要降至该值以下，输出电压才能接通到5伏。现在有了5伏的输出电压电路就会像这样。V的值_一个会是3。33v。这意味着V_在输入电压必须高于这个值，才能使输出电压关断到0伏。
