如何使用A4988驱动程序和Arduino控制步进电机

Arduino教程

125条评论

在这Arduino的教程中，我们将学习如何控制步进电机使用A4988步进驱动程序。您可以观看以下视频或阅读下面的书面教程。

概述

A4988是一个微步驱动控制双极步进电机，内置翻译，易于操作。这意味着我们可以用控制器上的两个引脚来控制步进电机，或者一个控制旋转方向，另一个控制步进。

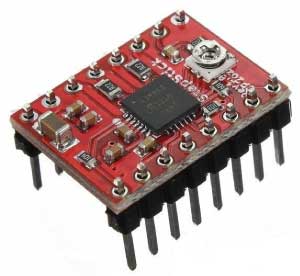

A4988-Stepper-Driver

驱动器提供五种不同的步长分辨率：全步长、半步长、四分之一步长、八步长和十六步长。此外，它还有一个电位计，用于调节电流输出、超温热关机和交叉电流保护。

其逻辑电压从3到5.5 V，如果提供良好的附加冷却，每相的最大电流是2A或1A连续电流每相没有散热片或冷却。

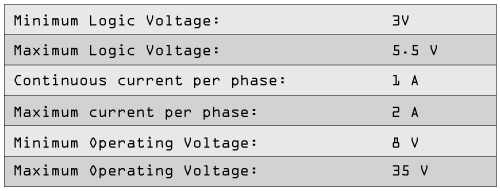

A4988-Specifications

步进驱动Pinout

现在让我们仔细查看驱动器的引脚并用步进电机和控制器挂钩。因此，我们将从右侧右侧开始使用2个引脚，以供电，我们需要将它们连接到3到5.5 V的电源，以及我们的控制器，Arduino将成为我们的控制器电路板将提供5 V.以下4个引脚用于连接电机。1A和1B销将连接到电动机的一个线圈和2A和2B销上的电动机的另一个线圈。为了为电机供电，我们使用下一页，地面和VMOT，我们需要将它们连接到8到35 V的电源，我们还需要使用至少47μF的去耦电容，用于保护驱动板免受电压尖峰。

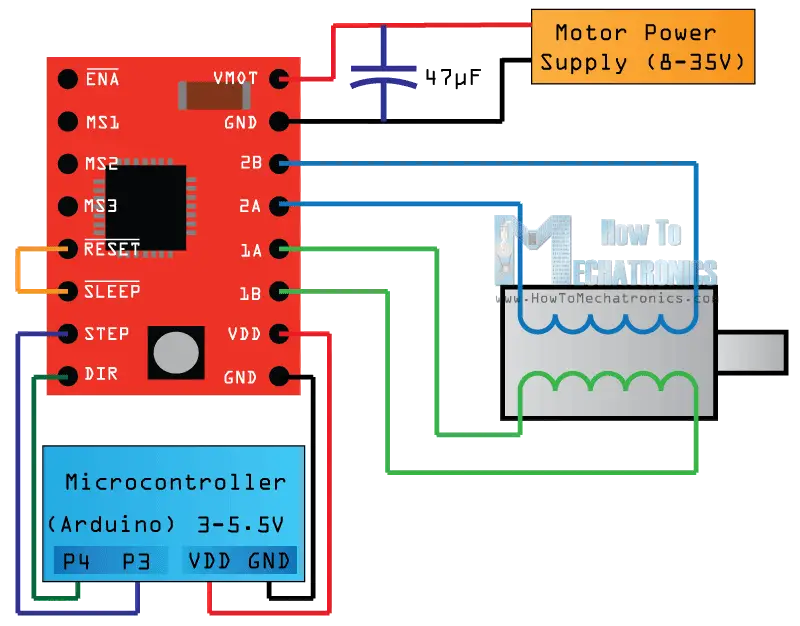

A4988-Wiring-Diagram

接下来的两个引脚，步进和方向是我们实际用于控制电机运动的引脚。方向引脚控制电机的旋转方向，我们需要将其连接到微控制器上的一个数字引脚，或者在我们的情况下，我会将其连接到Arduino板的4号引脚。

使用步进引脚，我们控制电机的mirosteps，并且每个脉冲发送到该引脚电机移动一步。因此，这意味着我们不需要任何复杂的编程，阶段序列表，频率控制线等，因为A4988驱动程序的内置转换器会负责一切。在这里，我们还需要提到这2个引脚没有在内部的任何电压下拉，因此我们不应该将它们漂浮在我们的程序中。

下一个是睡眠引脚和逻辑低把板在睡眠模式，以最大限度地减少功耗时，电机不使用。

接下来，RESET引脚设置译者预定在家状态。此家庭状况或家庭微步的位置可以从A4988数据表，这些图中可以看出。因此，这些都是从电机开始，在初始位置，它们依赖于微步分辨率是不同的。如果输入状态到该引脚为逻辑低的所有STEP输入将被忽略。RESET引脚是一个浮动销，所以如果我们没有在我们的计划，我们需要把它连接到SLEEP引脚，以使其高，使主板控制它的意图。

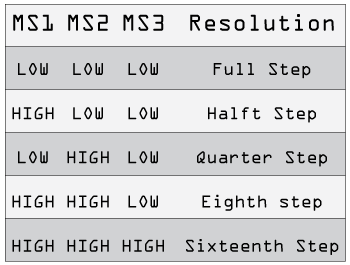

A4988-真相，表1

接下来的3个引脚（MS1，MS2和MS3）用于根据上述真理表选择五步分辨率中的一个。这些引脚具有内部下拉电阻，如果我们将它们断开连接，则板将以完整的步进模式运行。

最后一个，使能引脚用于开启或关闭FET输出。因此，逻辑高将保持输出禁用。

组件需要这个的Arduino教程

您可以从以下任何站点获取组件：

必威外围提钱披露:这些是附属链接。作为一个亚马逊助理，我从合格的购买中赚取。

电路原理图

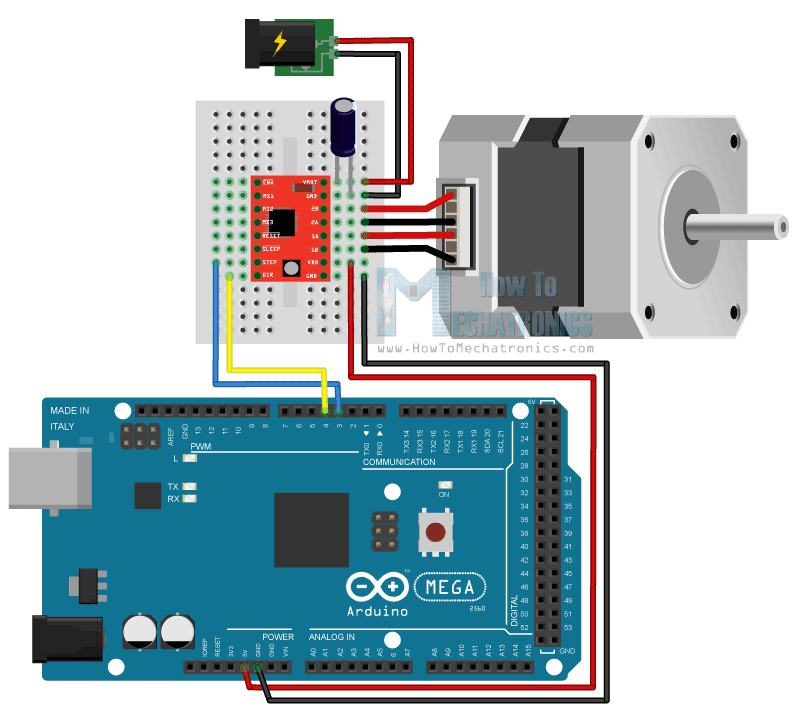

这是完整的电路图。完整步骤中我将使用驱动模式,所以我将离开3针女士断开连接,连接的方向和开车到针的针步数字3和4在Arduino董事会和地面和驱动板的5 V别针。此外，我将使用100µF电容器去耦和12V, 1.5A适配器为电机供电。我将使用NEMA 17双极步进电机，其线a和C将连接到引脚1A和1B, B和D线连接到2A和2B引脚。

控制步进电机电路 - 方法

A4988电流限制

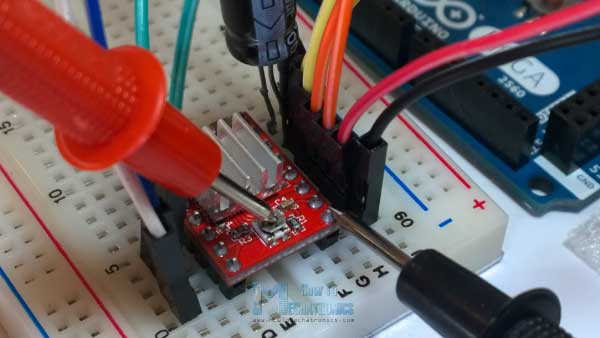

在我们连接电机之前，我们应该调整驱动器的限流，以确保电流在电机的限流范围内。我们可以通过使用板上的电位器来调整参考电压，并考虑这个方程:

电流限制= VREF×2

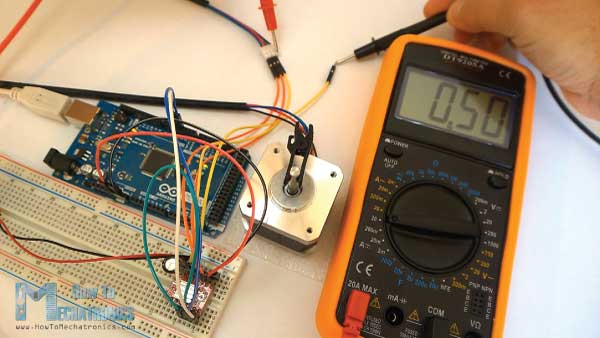

参考电压测量3

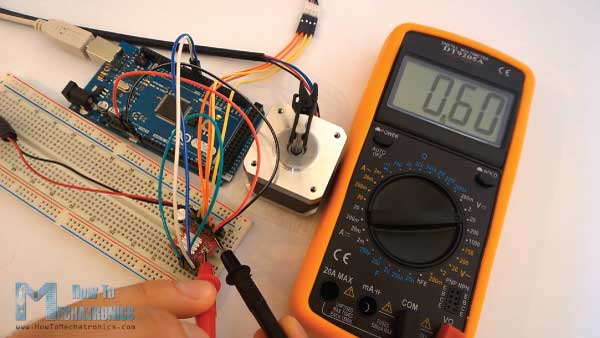

不过这个方程并不总是正确的，因为有不同的A4988驱动板的制造商。这里是我的情况的演示：我调整电位器测量的0.6V参考电压。因此，限流应是0.6 * 2值，等于1.2 A.

参考电压测量4

现在，由于我在全步模式下使用驱动器，根据A4988数据表，在该模式下，绕组电流只能达到电流极限的70%，因此1.2A*0.7等于0.84A。为了检查这一点，我上传了一个简单的代码，将连续的逻辑高电平发送到步进引脚（以便我们能够更好地注意到电流），并将我的仪表与电机的一个绕组串联并通电。我得到的是0.5A，这意味着这个方程对我的情况不正确。

参考电压测量5

Arduino和A4988代码

下面是一个示例代码。首先我们必须定义阶跃和方向引脚。在我们的例子中，它们是Arduino板上编号为3和4的引脚，它们被命名为stepPin和dirPin，设置部分我们必须将它们定义为输出。

/*简单步进电机控制示例代码* * by Dejan Nedelkovski, www.HowToMechatronics.com * */ //定bet188官方网站义引脚数const int stepPin = 3;const int dirPin = 4;void setup(){//设置两个引脚为输出pinMode(stepPin,OUTPUT);pinMode (dirPin、输出);} void loop() {digitalWrite(dirPin,HIGH);//使电机朝特定方向运动//产生200个脉冲，使(int x = 0;x < 200;x + +) {digitalWrite (stepPin、高);delayMicroseconds (500);digitalWrite (stepPin、低); delayMicroseconds(500); } delay(1000); // One second delay digitalWrite(dirPin,LOW); //Changes the rotations direction // Makes 400 pulses for making two full cycle rotation for(int x = 0; x < 400; x++) { digitalWrite(stepPin,HIGH); delayMicroseconds(500); digitalWrite(stepPin,LOW); delayMicroseconds(500); } delay(1000); }

在回路部分，首先我们将设置方向引脚在高状态，将使电机在一个特定的方向移动。现在使用这个for循环，我们将使电机做一个完整的循环旋转。驱动器设置为Full Step Mode，步进电机的步进角为1.8度，即200步，我们需要向Step Pin发送200个脉冲来完成一个完整周期的旋转。所以for循环将有200次迭代，每次它将设置步进针高然后低的状态，以制造脉冲。在每个数字写入之间，我们需要增加一些延迟，从这将取决于电机的速度。

在这个完整周期的旋转之后，我们将做一秒的延迟，然后通过将dirPin设置为低状态来改变旋转的方向，现在做两个完整周期的旋转，这个循环有400次迭代。最后还有一秒的延迟。现在让我们上传代码，看看它是如何工作的。

我为本教程提供了一个例子，其中我使用电位计控制电机的速度。以下是该示例的源代码：

/*简单步进电机控制示例代码* * by Dejan Nedelkovski, www.HowToMechatronics.com * */ //定bet188官方网站义引脚数const int stepPin = 3;const int dirPin = 4;int customDelay customDelayMapped;//定义变量void setup(){//设置两个引脚为输出pinMode(stepPin,OUTPUT);pinMode (dirPin、输出);数字写入（dirPin，高）//使电机能够沿特定方向移动｝void循环（）{customDelayMapped = speedUp(); // Gets custom delay values from the custom speedUp function // Makes pules with custom delay, depending on the Potentiometer, from which the speed of the motor depends digitalWrite(stepPin, HIGH); delayMicroseconds(customDelayMapped); digitalWrite(stepPin, LOW); delayMicroseconds(customDelayMapped); } // Function for reading the Potentiometer int speedUp() { int customDelay = analogRead(A0); // Reads the potentiometer int newCustom = map(customDelay, 0, 1023, 300,4000); // Convrests the read values of the potentiometer from 0 to 1023 into desireded delay values (300 to 4000) return newCustom; }
